Tiêu chuẩn JIS là gì? Phân biệt JIS 5K, 10K, 16K chi tiết nhất

Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng tiêu chuẩn kỹ thuật là yếu tố quan trọng quyết định đến độ kín, độ bền và sự an toàn khi vận hành. Một trong những tiêu chuẩn được sử dụng rất phổ biến hiện nay là tiêu chuẩn JIS.

Tuy nhiên, không ít người vẫn nhầm lẫn giữa JIS 5K, 10K, 16K hoặc cho rằng chúng có thể thay thế cho nhau. Bài viết này sẽ giúp bạn hiểu rõ bản chất tiêu chuẩn JIS, cách phân biệt các cấp áp lực và cách chọn đúng trong thực tế.

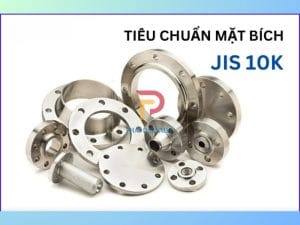

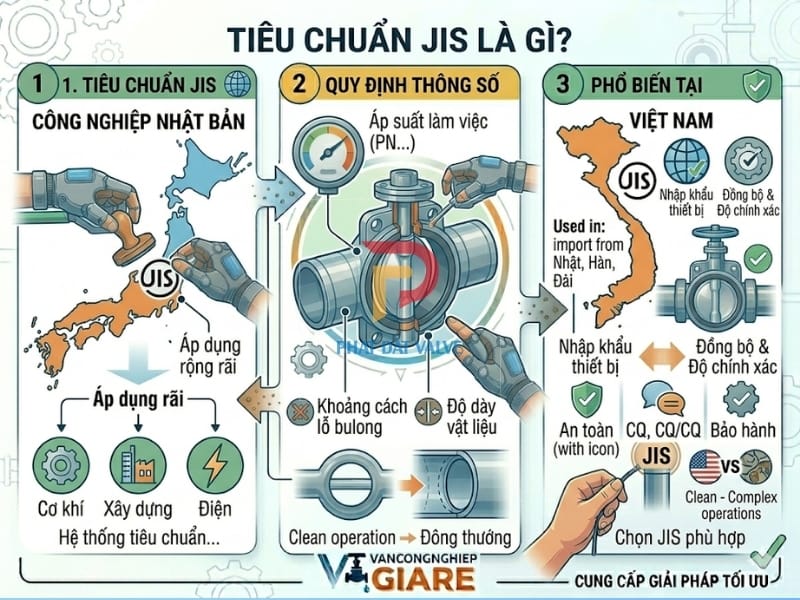

Tiêu chuẩn JIS là gì?

JIS (Japanese Industrial Standards) là hệ thống tiêu chuẩn công nghiệp của Nhật Bản, được áp dụng rộng rãi trong nhiều lĩnh vực như cơ khí, xây dựng, điện – điện tử và đặc biệt là ngành van, đường ống.

Trong ngành công nghiệp, tiêu chuẩn JIS quy định các thông số quan trọng như:

• Áp suất làm việc
• Kích thước mặt bích
• Khoảng cách lỗ bulong
• Độ dày vật liệu

Nhờ sự đồng bộ và độ chính xác cao, JIS được sử dụng phổ biến tại Việt Nam, đặc biệt trong các hệ thống có thiết bị nhập khẩu từ Nhật, Hàn Quốc, Đài Loan.

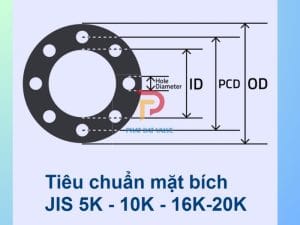

Ý nghĩa của JIS 5K, 10K, 16K

Trong tiêu chuẩn JIS, ký hiệu “K” là đơn vị biểu thị áp suất, tính theo kgf/cm².

Quy đổi gần đúng:

• 1K ≈ 0.98 bar

Điều này có nghĩa:

• JIS 5K ≈ 5 bar
• JIS 10K ≈ 10 bar
• JIS 16K ≈ 16 bar

Các con số này thể hiện mức áp lực tối đa mà hệ thống hoặc thiết bị có thể chịu được.

JIS 5K là gì?

JIS 5K là tiêu chuẩn áp suất thấp trong hệ JIS, thường được sử dụng trong các hệ thống không yêu cầu áp lực cao.

Đặc điểm:

• Áp suất làm việc khoảng 5 bar
• Mặt bích mỏng, nhẹ
• Chi phí thấp

Ứng dụng:

• Hệ thống nước sinh hoạt
• Hệ thống thoát nước
• Công trình dân dụng

👉 Đây là lựa chọn phù hợp khi cần tiết kiệm chi phí và áp lực không lớn.

JIS 10K là gì?

JIS 10K là tiêu chuẩn phổ biến nhất hiện nay, được sử dụng rộng rãi trong cả dân dụng và công nghiệp.

Đặc điểm:

• Áp suất làm việc khoảng 10 bar
• Độ dày trung bình
• Tính ứng dụng cao

Ứng dụng:

• Hệ thống cấp nước
• Hệ thống khí nén
• Nhà máy sản xuất
• HVAC

👉 Nếu bạn không chắc chọn loại nào, JIS 10K thường là lựa chọn an toàn và phổ biến nhất.

JIS 16K là gì?

JIS 16K là tiêu chuẩn dành cho các hệ thống có áp lực cao hơn.

Đặc điểm:

• Áp suất làm việc khoảng 16 bar
• Kết cấu dày, chắc chắn
• Giá thành cao hơn

Ứng dụng:

• Hệ thống hơi
• Hệ thống dầu
• Nhà máy công nghiệp nặng

👉 Dùng khi hệ thống yêu cầu độ an toàn cao và áp lực lớn.

So sánh JIS 5K – 10K – 16K

⚠️ Lưu ý quan trọng:
Không thể lắp lẫn giữa các tiêu chuẩn này vì:

• Khoảng cách lỗ bulong khác nhau
• Độ dày mặt bích khác nhau
• Dễ gây rò rỉ nếu lắp sai

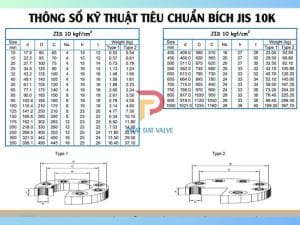

Bảng tra kích thước mặt bích JIS (tham khảo)

Một số thông số thường gặp:

DN50 – JIS 10K

• Đường kính ngoài: ~155 mm
• Số lỗ: 4
• Đường kính lỗ: 19 mm

DN100 – JIS 10K

• Đường kính ngoài: ~210 mm
• Số lỗ: 8
• Đường kính lỗ: 19 mm

👉 Khi chọn mua, nên:

• Đo lại mặt bích cũ
• So sánh bảng tra chuẩn
• Tránh chọn theo cảm tính

So sánh JIS với các tiêu chuẩn khác

JIS và PN (BS/DIN)

• JIS 10K thường được cho là tương đương PN16
• Tuy nhiên:
  • Không giống hoàn toàn kích thước
  • Không lắp thay thế trực tiếp

JIS và ANSI

• ANSI dùng đơn vị psi (Class 150, 300…)
• JIS dùng K (kgf/cm²)

👉 Kết luận:
Không nên lắp chéo giữa các tiêu chuẩn nếu không có kiểm tra kỹ thuật.

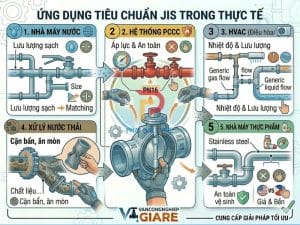

Ứng dụng của tiêu chuẩn JIS trong thực tế

Tiêu chuẩn JIS xuất hiện rất nhiều trong các thiết bị như:

• Van bướm JIS
• Van cầu JIS
• Van cổng JIS
• Van bi JIS
• Lọc Y JIS
• Mặt bích JIS

Các hệ thống sử dụng phổ biến:

• Nhà máy nước
• Hệ thống PCCC
• HVAC
• Xử lý nước thải
• Nhà máy thực phẩm

Cách chọn đúng tiêu chuẩn JIS

1. Dựa vào áp suất hệ thống

• Dưới 5 bar → chọn 5K
• Khoảng 10 bar → chọn 10K
• Trên 10 bar → chọn 16K

2. Kiểm tra thiết bị sẵn có

• Xem ký hiệu trên mặt bích
• Đo khoảng cách lỗ bulong

3. Tham khảo đơn vị cung cấp

• Yêu cầu tư vấn kỹ thuật
• Kiểm tra CO-CQ

👉 Chọn sai tiêu chuẩn có thể gây:

• Xì nước
• Hở mặt bích
• Hư hỏng hệ thống

Những lỗi thường gặp khi dùng tiêu chuẩn JIS

• Nhầm JIS 10K với PN16
• Lắp sai tiêu chuẩn → không kín
• Không kiểm tra áp lực thực tế
• Chọn giá rẻ nhưng sai kỹ thuật

👉 Đây là những lỗi rất phổ biến khi mua van, đặc biệt với người không chuyên.

Kết luận

Tiêu chuẩn JIS đóng vai trò rất quan trọng trong hệ thống đường ống, đặc biệt với các thiết bị như van và mặt bích.

Hiểu rõ sự khác nhau giữa JIS 5K, 10K, 16K sẽ giúp bạn:

• Chọn đúng thiết bị
• Đảm bảo độ kín
• Tránh rò rỉ và sự cố
• Tối ưu chi phí

👉 Nếu bạn đang phân vân, JIS 10K là lựa chọn phổ biến nhất, nhưng vẫn cần kiểm tra kỹ hệ thống trước khi quyết định.
