Tiêu chuẩn PN10 – PN16 – PN25 là gì? Hiểu đúng để chọn van và mặt bích chuẩn nhất
Th4
Khi lựa chọn van công nghiệp, mặt bích hay phụ kiện đường ống, bạn chắc chắn sẽ bắt gặp các ký hiệu như PN10, PN16, PN25. Đây là thông số cực kỳ quan trọng, ảnh hưởng trực tiếp đến độ an toàn và độ bền của toàn bộ hệ thống.
Tuy nhiên, thực tế cho thấy rất nhiều người vẫn hiểu sai về tiêu chuẩn PN, dẫn đến việc chọn nhầm thiết bị – gây rò rỉ, hư hỏng hoặc thậm chí là sự cố nghiêm trọng khi vận hành.
Vậy PN10 – PN16 – PN25 là gì? Khác nhau ra sao? Và làm thế nào để chọn đúng tiêu chuẩn PN cho hệ thống của bạn? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ A–Z.
2. PN là gì?
PN (Pressure Nominal) là viết tắt của áp suất danh định, đơn vị tính là bar.
Hiểu đơn giản:
👉 PN là mức áp suất mà thiết bị (van, mặt bích, đường ống…) có thể chịu được trong điều kiện tiêu chuẩn.
Ví dụ:
- PN10 = chịu áp suất danh định 10 bar
- PN16 = chịu áp suất danh định 16 bar
- PN25 = chịu áp suất danh định 25 bar
Lưu ý quan trọng:
PN không phải là áp suất làm việc tối đa trong mọi điều kiện.
Thực tế, khả năng chịu áp còn phụ thuộc vào:
- Nhiệt độ môi trường
- Vật liệu (gang, thép, inox)
- Loại lưu chất (nước, hơi, hóa chất)

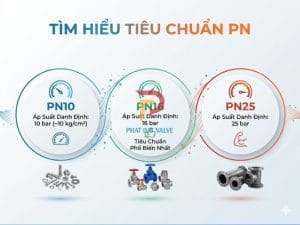

3. Tiêu chuẩn PN10 – PN16 – PN25 là gì?
PN10 là gì?
- Áp suất danh định: 10 bar (~10 kg/cm²)
- Thường dùng cho:
- Hệ cấp nước dân dụng
- Hệ HVAC (điều hòa, làm mát)
- Hệ áp lực thấp
👉 Ưu điểm: giá rẻ, dễ lắp đặt
👉 Nhược điểm: không phù hợp hệ áp cao
PN16 là gì?
- Áp suất danh định: 16 bar
- Là tiêu chuẩn phổ biến nhất hiện nay
Ứng dụng:
- Hệ nước công nghiệp
- Hệ phòng cháy chữa cháy (PCCC)
- Nhà máy sản xuất
👉 Đây là lựa chọn “an toàn – phổ thông – dễ dùng”
PN25 là gì?
- Áp suất danh định: 25 bar
- Dùng cho hệ áp lực cao:
Ứng dụng:
- Hệ hơi nóng
- Hệ dầu, khí nén
- Nhà máy công nghiệp nặng
👉 Ưu điểm: chịu áp cao, độ bền tốt
👉 Nhược điểm: giá cao hơn, nặng hơn
4. Bảng so sánh PN10 – PN16 – PN25
| Tiêu chuẩn | Áp suất (bar) | Ứng dụng chính | Đặc điểm |
|---|---|---|---|
| PN10 | 10 | Nước, HVAC | Nhẹ, giá rẻ |
| PN16 | 16 | Công nghiệp, PCCC | Phổ biến nhất |
| PN25 | 25 | Hơi, dầu, áp cao | Dày, chịu lực tốt |
5. Sự khác nhau giữa PN và áp suất làm việc
Đây là điểm mà rất nhiều người nhầm lẫn.
- PN (áp suất danh định): tiêu chuẩn thiết kế
- Áp suất làm việc: áp suất thực tế trong hệ thống
👉 Thực tế:
- Áp suất làm việc thường thấp hơn PN để đảm bảo an toàn
- Ví dụ: hệ chạy 10 bar → nên chọn PN16 thay vì PN10
Yếu tố ảnh hưởng:
- Nhiệt độ càng cao → khả năng chịu áp càng giảm
- Môi chất như hơi nóng → cần PN cao hơn
- Vật liệu yếu → cần dư áp nhiều hơn

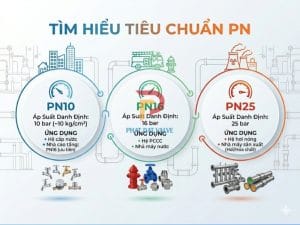

6. Ứng dụng thực tế của PN10 – PN16 – PN25
Trong ngành van và đường ống, mỗi tiêu chuẩn PN sẽ phù hợp với từng hệ:
Hệ cấp nước
- Thường dùng: PN10 hoặc PN16
- Với nhà cao tầng → ưu tiên PN16
Hệ PCCC
- Gần như tiêu chuẩn: PN16
- Đảm bảo áp lực khi chữa cháy
Hệ hơi nóng
- Bắt buộc: PN25 trở lên
- Vì áp cao + nhiệt độ cao
Hệ nhà máy sản xuất
- Tùy hệ thống:
- Nước → PN16
- Hơi → PN25
- Hóa chất → chọn cao hơn để an toàn

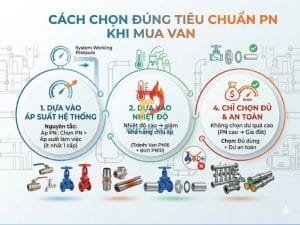

7. Cách chọn đúng tiêu chuẩn PN khi mua van
1. Dựa vào áp suất hệ thống
👉 Nguyên tắc vàng:
Chọn PN cao hơn áp suất làm việc ít nhất 1 cấp
Ví dụ:
- Hệ chạy 8 bar → chọn PN16
- Hệ chạy 15 bar → chọn PN25
2. Dựa vào nhiệt độ
- Nhiệt độ cao → giảm khả năng chịu áp
👉 Cần chọn PN cao hơn bình thường
3. Đồng bộ toàn hệ thống
Đây là lỗi rất hay gặp:
👉 Van PN16 + bích PN10 → dễ rò rỉ
Cần đảm bảo tất cả cùng tiêu chuẩn:
- Van
- Mặt bích
- Gioăng
- Đường ống
4. Không chọn dư quá cao
- PN càng cao → giá càng đắt
- Nặng, khó lắp
👉 Chỉ nên chọn đủ dùng + dư an toàn
8. Những sai lầm thường gặp
❌ Nhầm PN là áp suất tối đa
❌ Dùng PN10 cho hệ áp cao
❌ Không đồng bộ PN giữa các thiết bị
❌ Chọn PN quá thấp để tiết kiệm chi phí
❌ Hoặc ngược lại: chọn PN quá cao gây lãng phí
9. Kết luận
Tiêu chuẩn PN10 – PN16 – PN25 là yếu tố cực kỳ quan trọng khi lựa chọn van và thiết bị đường ống.
Việc hiểu đúng PN sẽ giúp bạn:
- Chọn đúng thiết bị
- Tăng tuổi thọ hệ thống
- Tránh rò rỉ, sự cố
- Tiết kiệm chi phí vận hành
👉 Nếu bạn chưa chắc nên chọn PN nào, tốt nhất nên tư vấn kỹ theo từng hệ thống cụ thể thay vì chọn theo cảm tính.
