Van 3 ngả ren inox chữ T và chữ L khác nhau thế nào?
Th8
Van 3 ngả ren inox chữ T và chữ L là hai dạng van bi 3 ngả được sử dụng phổ biến trong các hệ thống đường ống cần chuyển hướng, phân chia hoặc điều phối dòng chảy. Điểm khác biệt chính nằm ở cấu tạo đường khoét trên viên bi, từ đó quyết định hướng lưu chất đi qua các cửa van.
Vậy van 3 ngả chữ T và chữ L khác nhau như thế nào? Nên chọn loại nào cho hệ thống? Cùng tìm hiểu chi tiết qua bài viết dưới đây.
Van 3 ngả ren inox là gì?
Van 3 ngả ren inox là loại van bi có 3 cửa kết nối, thường được sử dụng để kiểm soát hướng di chuyển của lưu chất trong đường ống. Thân van thường được chế tạo từ inox 304 hoặc inox 316, kết nối với đường ống bằng ren.
Cấu tạo cơ bản gồm thân van, viên bi, trục van, gioăng làm kín và tay gạt. Khi xoay tay gạt, viên bi bên trong cũng thay đổi vị trí, tạo ra các đường dẫn khác nhau giữa ba cửa van.
So với van bi 2 ngả thông thường, van 3 ngả có khả năng điều phối dòng linh hoạt hơn. Tuy nhiên, để lựa chọn chính xác, cần xác định van sử dụng bi chữ T (T-Port) hay bi chữ L (L-Port).
Van 3 ngả ren inox chữ T là gì?
Van 3 ngả chữ T, hay còn gọi là T-Port, có đường khoét trên viên bi theo dạng chữ T. Thiết kế này cho phép dòng chảy được kết nối giữa các cửa theo nhiều cấu hình khác nhau tùy từng loại van.
Van T-Port thường được lựa chọn khi hệ thống cần phân chia hoặc điều phối dòng chảy giữa nhiều tuyến ống. Trong một số cấu hình, dòng lưu chất có thể đi từ một cửa đến hai cửa còn lại hoặc kết nối các tuyến theo sơ đồ thiết kế.
Một ưu điểm của van chữ T là khả năng điều phối dòng tương đối linh hoạt. Vì vậy, loại van này thường xuất hiện trong các hệ thống có nhiều nhánh đường ống và cần thay đổi chế độ lưu thông.
Tuy nhiên, không nên mặc định mọi van T-Port đều có cùng sơ đồ dòng chảy. Khi lắp đặt, cần kiểm tra cấu tạo viên bi và sơ đồ vận hành cụ thể của nhà sản xuất.
Van 3 ngả ren inox chữ L là gì?
Van 3 ngả chữ L, hay L-Port, có đường khoét trên viên bi tạo thành dạng chữ L. Thiết kế này chủ yếu phục vụ nhu cầu chuyển hướng dòng chảy giữa các cửa van.
Khi xoay tay gạt, dòng lưu chất có thể được chuyển từ một tuyến đường ống sang tuyến khác theo vị trí của viên bi. Đây là lựa chọn phù hợp với những hệ thống cần lựa chọn hướng dòng thay vì điều phối nhiều nhánh cùng lúc.
Van chữ L thường có cấu tạo vận hành đơn giản, dễ sử dụng và phù hợp với các hệ thống cần chuyển đổi giữa hai tuyến đường ống.

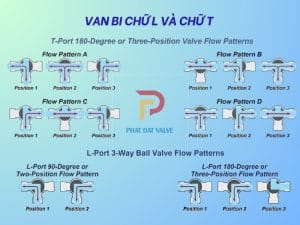

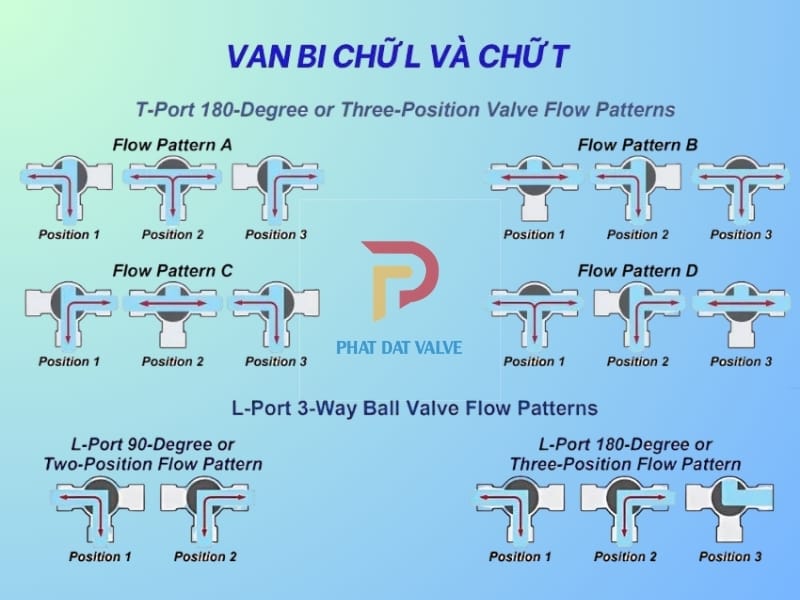

Van 3 ngả ren inox chữ T và chữ L khác nhau thế nào?
Sự khác biệt giữa hai loại chủ yếu nằm ở hình dạng đường dẫn trên viên bi và cách điều phối dòng chảy.
| Tiêu chí | Van 3 ngả chữ T | Van 3 ngả chữ L |
|---|---|---|
| Dạng bi | T-Port | L-Port |
| Đường khoét | Hình chữ T | Hình chữ L |
| Chức năng chính | Điều phối, phân chia dòng | Chuyển hướng dòng |
| Khả năng kết nối dòng | Linh hoạt | Tập trung vào chuyển tuyến |
| Phù hợp | Hệ thống nhiều nhánh | Hệ thống cần đổi hướng |
| Cách lựa chọn | Theo sơ đồ dòng cần điều phối | Theo tuyến dòng cần chuyển |
Có thể hiểu đơn giản, van chữ T phù hợp hơn khi cần điều phối dòng giữa nhiều cửa, trong khi van chữ L phù hợp khi cần chuyển dòng từ tuyến này sang tuyến khác.
Tuy nhiên, chức năng thực tế còn phụ thuộc vào thiết kế cụ thể của viên bi và vị trí các cửa. Vì vậy, trước khi mua cần xác định chính xác sơ đồ dòng chảy mà hệ thống yêu cầu.
Cách phân biệt van 3 ngả chữ T và chữ L
Việc phân biệt van 3 ngả ren inox chữ T và chữ L không nên chỉ dựa vào hình dáng bên ngoài của thân van. Có thể kiểm tra theo các cách sau:
Kiểm tra thông số sản phẩm
Thông tin kỹ thuật thường ghi rõ T-Port hoặc L-Port. Đây là cách nhanh và chính xác nhất nếu sản phẩm có đầy đủ catalogue.
Kiểm tra viên bi
Nếu có thể quan sát cấu tạo bên trong, đường khoét trên viên bi sẽ cho biết loại van. Bi T-Port có đường dẫn dạng chữ T, trong khi L-Port có đường dẫn dạng chữ L.
Kiểm tra sơ đồ dòng chảy
Một số nhà sản xuất cung cấp sơ đồ vị trí tay gạt và hướng dòng tương ứng. Đây là thông tin quan trọng khi lắp đặt van vào hệ thống thực tế.
Không nên chỉ nhìn vị trí tay gạt rồi kết luận van là chữ T hay chữ L, bởi thiết kế tay gạt và hướng lắp có thể khác nhau giữa các sản phẩm.
Khi nào nên chọn van 3 ngả ren inox chữ T?
Van 3 ngả T-Port phù hợp với hệ thống cần điều phối dòng chảy giữa nhiều tuyến. Đây là lựa chọn đáng cân nhắc khi đường ống có nhiều nhánh và cần thay đổi cách lưu thông tùy từng thời điểm.
Một số ứng dụng thường gặp gồm:
- Hệ thống cấp và phân phối nước.
- Đường ống khí và khí nén.
- Hệ thống xử lý chất lỏng.
- Thiết bị và dây chuyền công nghiệp.
- Các hệ thống cần chia hoặc điều phối dòng giữa nhiều nhánh.
Nếu hệ thống có yêu cầu dòng chảy đặc biệt, cần xác định trước từng chế độ vận hành để lựa chọn đúng kiểu khoét bi.
Khi nào nên chọn van 3 ngả ren inox chữ L?
Van 3 ngả L-Port phù hợp hơn với hệ thống có nhu cầu chuyển hướng dòng chảy. Ví dụ, một nguồn lưu chất cần được chuyển sang một trong hai tuyến đường ống khác nhau tùy theo nhu cầu sử dụng.
Loại van này có thể được sử dụng trong:
- Hệ thống cấp nước.
- Đường ống khí nén.
- Hệ thống xử lý và vận chuyển chất lỏng.
- Thiết bị công nghiệp.
- Các hệ thống cần lựa chọn giữa hai tuyến dòng.
Nếu mục đích chính là đổi hướng dòng thay vì chia hoặc điều phối nhiều nhánh, L-Port thường là lựa chọn phù hợp hơn.
Van 3 ngả chữ T hay chữ L tốt hơn?
Không thể khẳng định van 3 ngả chữ T tốt hơn chữ L hoặc ngược lại. Hai loại được thiết kế cho những nhu cầu vận hành khác nhau.
Nếu hệ thống cần điều phối hoặc phân chia dòng giữa nhiều tuyến, nên ưu tiên T-Port. Ngược lại, nếu nhu cầu chính là chuyển hướng dòng giữa các tuyến, L-Port sẽ phù hợp hơn.
Do đó, yếu tố quan trọng nhất không phải loại nào tốt hơn mà là kiểu van nào phù hợp với sơ đồ đường ống thực tế.
Những yếu tố cần lưu ý khi chọn van 3 ngả ren inox
Ngoài việc xác định T-Port hoặc L-Port, người dùng nên kiểm tra thêm một số thông số trước khi mua.
Chất liệu inox
Inox 304 được sử dụng phổ biến nhờ khả năng chống ăn mòn tốt và phù hợp với nhiều hệ thống nước, khí và chất lỏng thông dụng. Inox 316 có khả năng chống ăn mòn cao hơn, thích hợp với những môi trường có yêu cầu cao hơn về vật liệu.
Kích thước van
Cần lựa chọn kích thước phù hợp với đường ống, chẳng hạn DN15, DN20, DN25, DN32, DN40 hoặc DN50.
Tiêu chuẩn ren
Van 3 ngả ren inox thường sử dụng ren BSPT hoặc NPT. Cần xác định đúng tiêu chuẩn ren để tránh tình trạng không tương thích khi lắp đặt.
Áp suất và nhiệt độ
Thông số áp suất và nhiệt độ làm việc của van phải đáp ứng điều kiện thực tế của hệ thống. Không nên lựa chọn chỉ dựa vào kích thước hoặc chất liệu.
Mua van 3 ngả ren inox ở đâu?
Khi mua van 3 ngả ren inox, nên ưu tiên sản phẩm có thông tin rõ ràng về chất liệu, kích thước, tiêu chuẩn ren, kiểu bi T-Port hoặc L-Port và thông số làm việc.
Đặc biệt, nếu chưa xác định được nên dùng van chữ T hay chữ L, người mua nên cung cấp sơ đồ đường ống hoặc mô tả hướng dòng chảy để được tư vấn chính xác.
Van 3 ngả ren inox 304 hiện được sử dụng rộng rãi nhờ khả năng chống ăn mòn, kết nối ren thuận tiện và phù hợp với nhiều hệ thống công nghiệp.
Câu hỏi thường gặp
Van 3 ngả chữ T và chữ L có thay thế cho nhau được không?
Không nên thay thế trực tiếp nếu hai loại có chức năng dòng chảy khác nhau. Cần kiểm tra sơ đồ vận hành trước khi thay.
Van 3 ngả chữ T có chia được dòng không?
Có thể, tùy cấu tạo đường khoét của viên bi và thiết kế cụ thể của van. Cần tham khảo sơ đồ dòng chảy của sản phẩm.
Van 3 ngả ren inox dùng ren gì?
Phổ biến là ren BSPT hoặc NPT. Cần kiểm tra thông số thực tế trước khi lắp đặt.
Nên chọn inox 304 hay inox 316?
Phụ thuộc vào môi trường sử dụng. Inox 304 phù hợp với nhiều ứng dụng thông thường, còn inox 316 thích hợp hơn khi yêu cầu khả năng chống ăn mòn cao.
Kết luận
Van 3 ngả ren inox chữ T và chữ L khác nhau chủ yếu ở cấu tạo viên bi và cách điều phối dòng chảy. T-Port phù hợp với nhu cầu phân chia, điều phối dòng giữa nhiều tuyến, trong khi L-Port chủ yếu phục vụ chuyển hướng dòng.
Để lựa chọn đúng, cần xem xét đồng thời kiểu bi, kích thước, chất liệu inox, tiêu chuẩn ren, áp suất và sơ đồ đường ống. Chọn đúng cấu hình ngay từ đầu sẽ giúp van hoạt động ổn định và phù hợp với yêu cầu của hệ thống.
