Tiêu chuẩn ANSI Class là gì? Bảng áp suất, cách quy đổi và ứng dụng thực tế
Th4
Khi lựa chọn van công nghiệp, mặt bích hay phụ kiện đường ống, bạn sẽ thường gặp các ký hiệu như Class 150, Class 300, Class 600…. Đây chính là tiêu chuẩn ANSI Class – một hệ thống phân loại cấp áp suất – nhiệt độ làm việc của thiết bị.
Tiêu chuẩn này được xây dựng bởi American National Standards Institute và áp dụng rộng rãi trong các bộ tiêu chuẩn kỹ thuật như ASME B16.34 (cho van) và ASME B16.5 (cho mặt bích).
👉 Nói đơn giản:
ANSI Class cho biết thiết bị chịu được áp suất bao nhiêu trong điều kiện nhiệt độ nhất định.

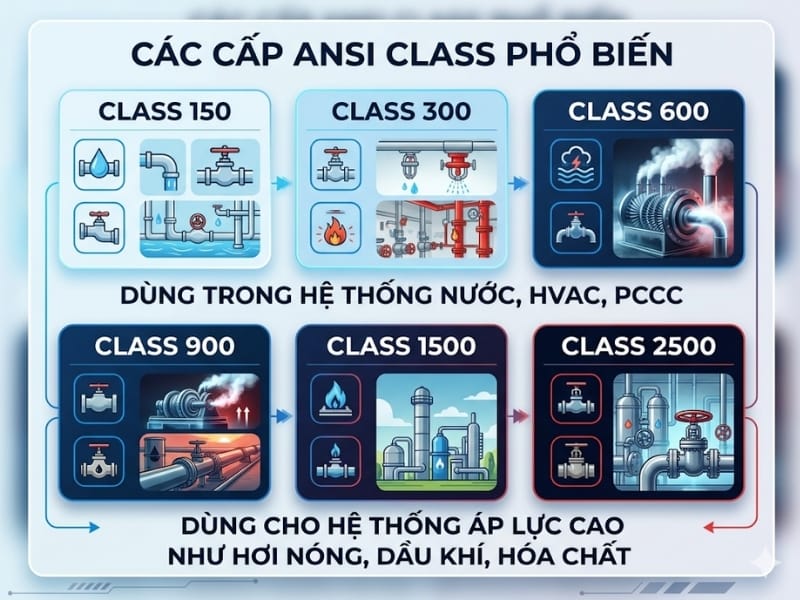

2. Các cấp ANSI Class phổ biến
Trong thực tế, các cấp ANSI Class thường gặp gồm:
- Class 150
- Class 300
- Class 600
- Class 900
- Class 1500
- Class 2500
Trong đó:
- Class 150 và 300: phổ biến trong hệ thống nước, HVAC, PCCC
- Class 600 trở lên: dùng cho hệ thống áp lực cao như hơi nóng, dầu khí, hóa chất
3. Bản chất của ANSI Class (điểm nhiều người hiểu sai)
3.1 Class KHÔNG phải là áp suất cố định
Một sai lầm rất phổ biến là:
👉 Nghĩ rằng Class 150 = 150 psi hoặc một mức áp suất cố định
Thực tế:
- ANSI Class là cấp chịu áp phụ thuộc vào nhiệt độ và vật liệu
- Khi nhiệt độ tăng → áp suất chịu được sẽ giảm
3.2 Ví dụ minh họa thực tế
Với Class 150 (vật liệu thép):
- Ở ~20°C → chịu khoảng ~19 bar
- Ở ~200°C → giảm xuống khoảng 15–16 bar
- Nhiệt độ càng cao → áp suất càng giảm
👉 Điều này cực kỳ quan trọng khi chọn van cho hệ thống hơi nóng.
4. Bảng áp suất ANSI Class tham khảo (ước lượng)
⚠️ Lưu ý:
- Đây chỉ là giá trị tham khảo
- Cần tra bảng chính xác theo tiêu chuẩn ASME và vật liệu cụ thể
5. So sánh ANSI Class và PN (rất quan trọng)
5.1 Điểm giống
- Đều dùng để xác định khả năng chịu áp của thiết bị
5.2 Điểm khác biệt
| Tiêu chí | ANSI Class | PN |
|---|---|---|
| Bản chất | Phụ thuộc nhiệt độ | Áp suất danh định |
| Độ chính xác | Cao hơn | Đơn giản hơn |
| Khu vực sử dụng | Mỹ, hệ ANSI | Châu Âu, Việt Nam |

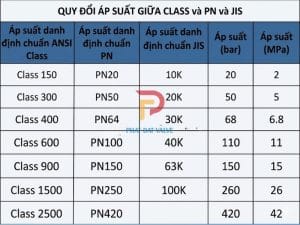

5.3 Quy đổi ANSI Class sang PN (tham khảo)
👉 Tuy nhiên:
Không nên quy đổi 1:1 khi thiết kế hệ thống
→ Vì ANSI còn phụ thuộc nhiệt độ và vật liệu
6. Ứng dụng của ANSI Class trong thực tế
ANSI Class được sử dụng rộng rãi trong các ngành:
- Hệ thống hơi nóng (steam)
- Dầu khí (oil & gas)
- Hóa chất
- Nhà máy nhiệt điện
- Hệ thống áp lực cao
Các thiết bị thường áp dụng:
- Van cầu
- Van cổng
- Van bi
- Van an toàn
- Mặt bích và phụ kiện đường ống

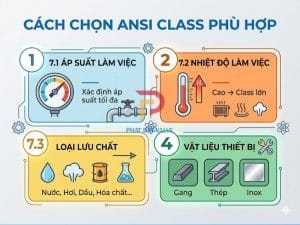

7. Cách chọn ANSI Class phù hợp
Để chọn đúng tiêu chuẩn ANSI Class, bạn cần dựa vào các yếu tố sau:
7.1 Áp suất làm việc
- Xác định áp suất tối đa của hệ thống
7.2 Nhiệt độ làm việc
- Càng cao → yêu cầu Class càng lớn
7.3 Loại lưu chất
- Nước, hơi, dầu, hóa chất…
7.4 Vật liệu thiết bị
- Gang
- Thép
- Inox
👉 Ví dụ:
- Hệ nước lạnh → Class 150 là đủ
- Hệ hơi nóng → nên dùng Class 300 trở lên
7.5 Checklist chọn nhanh
✔ Áp suất bao nhiêu?
✔ Nhiệt độ bao nhiêu?
✔ Lưu chất là gì?
✔ Môi trường có ăn mòn không?
👉 Chỉ cần trả lời 4 câu này là chọn được đúng Class.
8. Những sai lầm thường gặp khi chọn ANSI Class
❌ Nhầm Class = bar
→ Dẫn đến chọn sai thiết bị
❌ Quy đổi sai sang PN
→ Gây mismatch hệ thống
❌ Không xét nhiệt độ
→ Rất nguy hiểm với hệ hơi
❌ Chọn dư quá cao
→ Tốn chi phí không cần thiết
9. Kết luận
Tiêu chuẩn ANSI Class là một trong những yếu tố quan trọng nhất khi lựa chọn van và thiết bị đường ống.
Hiểu đúng ANSI Class sẽ giúp bạn:
- ✅ Chọn đúng thiết bị
- ✅ Đảm bảo an toàn vận hành
- ✅ Tối ưu chi phí đầu tư
👉 Thực tế cho thấy, không phải cứ chọn Class cao là tốt — mà chọn đúng mới là quan trọng.
