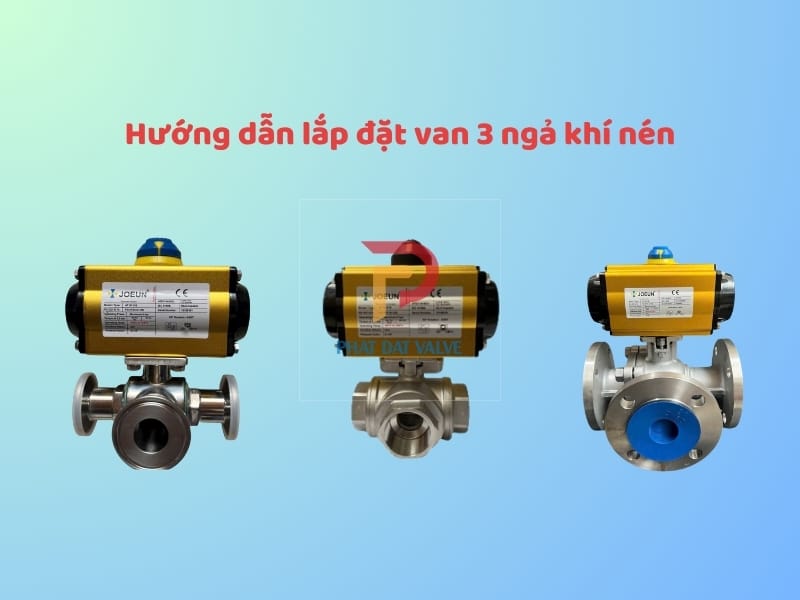

Hướng dẫn lắp đặt van bi 3 ngả điều khiển khí nén đúng kỹ thuật từ A-Z

Van bi 3 ngả điều khiển khí nén là thiết bị quan trọng trong các hệ thống tự động hóa, đóng vai trò điều hướng, trộn hoặc chia nhánh dòng chảy lưu chất. Nhờ khả năng đóng mở nhanh và vận hành chính xác, dòng van này xuất hiện phổ biến trong các nhà máy hóa chất, thực phẩm, xử lý nước và sản xuất công nghiệp.

Tuy nhiên, do cấu tạo cổng dòng chảy phức tạp hơn dòng van 2 ngả thông thường, việc thi công thiếu chuẩn xác rất dễ dẫn đến các sự cố nghiêm trọng:

• Rò rỉ lưu chất tại các vị trí kết nối mặt bích hoặc ren.

• Van hoạt động sai hướng khiến hệ thống vận hành không đúng quy trình thiết kế.

• Đầu khí nén bị kẹt hoặc đóng mở không hết hành trình.

• Giảm tuổi thọ thiết bị, gây gián đoạn vận hành và tốn kém chi phí bảo trì.

Bài viết này sẽ hướng dẫn lắp đặt van bi 3 ngả điều khiển khí nén chi tiết từ khâu chuẩn bị, xác định sơ đồ dòng chảy đến các bước thi công và vận hành chạy thử chuẩn kỹ thuật.

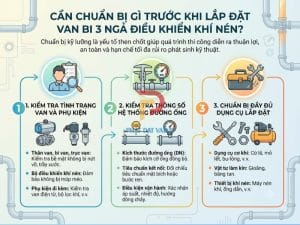

Cần chuẩn bị gì trước khi lắp đặt van bi 3 ngả điều khiển khí nén?

Chuẩn bị kỹ lưỡng là yếu tố then chốt giúp quá trình thi công diễn ra thuận lợi, an toàn và hạn chế tối đa rủi ro phát sinh kỹ thuật.

1. Kiểm tra tình trạng van và phụ kiện

• Thân van, bi van và trục van: Kiểm tra bề mặt không bị nứt vỡ, trầy xước, không có mạt sắt hay vật thể lạ bên trong lòng van.

• Bộ điều khiển khí nén (Pneumatic Actuator): Đảm bảo không bị móp méo, các cổng cấp khí không bị bám bẩn.

• Phụ kiện đi kèm: Kiểm tra van điện từ (Solenoid valve), bộ lọc khí (Namur/FRL), và công tắc giám sát hành trình (Limit switch box) nếu có.

2. Kiểm tra thông số hệ thống đường ống

• Kích thước đường ống (DN): Đảm bảo kích cỡ ống đồng bộ với kích thước van (DN15 – DN200).

• Tiêu chuẩn kết nối: Đối chiếu tiêu chuẩn mặt bích (JIS, ANSI, DIN, BS) hoặc bước ren để đảm bảo khớp nối hoàn toàn.

• Điều kiện vận hành: Xác nhận áp suất làm việc, nhiệt độ lưu chất và hướng dòng chảy thực tế phù hợp với thông số kỹ thuật của van.

3. Chuẩn bị đầy đủ dụng cụ lắp đặt

• Dụng cụ cơ khí: Cờ lê, mỏ lết, bộ siết lực, bulong, đai ốc.

• Vật tư làm kín: Gioăng cao su/PTFE (cho van mặt bích), băng tan / keo dán ren (cho van ren).

• Thiết bị khí nén: Máy nén khí, ống dẫn khí nén, đồng hồ đo áp suất.

Hiểu sơ đồ dòng chảy trước khi lắp đặt (Cực kỳ quan trọng)

Khác với van 2 ngả chỉ có chức năng đóng/mở thẳng, van bi 3 ngả sở hữu các cổng Port A, Port B, Port C. Nếu xác định sai hướng bi van, hệ thống sẽ hoạt động sai lệch hoàn toàn.

      [ DẠNG CHỮ L ]                   [ DẠNG CHỮ T ]
   (Chuyển hướng 90°)              (Đa năng: Trộn / Chia)

        Port B                          Port B
          │                               │
  Port A ─┼─ (Tắt)                Port A ─┼─ Port C
          │                               │
        Port C
 (Mở A->B hoặc A->C)             (Trộn A+C->B hoặc Chia)

1. Van bi 3 ngả chữ L (L-Port)

• Chức năng: Dùng để chuyển hướng dòng chảy giữa 2 nhánh.

• Nguyên lý: Lưu chất đi vào từ cổng chính (thường là Port A) và được điều hướng sang Port B hoặc Port C. Tại một thời điểm, van chỉ cho phép dòng chảy đi qua một trong hai hướng output.

2. Van bi 3 ngả chữ T (T-Port)

• Chức năng: Dùng để trộn dòng chảy (2 đầu vào, 1 đầu ra) hoặc chia dòng chảy (1 đầu vào, 2 đầu ra).

• Nguyên lý: Van có thể cho phép thông suốt 3 cửa $A \leftrightarrow B \leftrightarrow C$, hoặc thông giữa 2 cửa $A \leftrightarrow B$, $B \leftrightarrow C$ tùy thuộc vào vị trí xoay góc $90^\circ$ hoặc $180^\circ$ của bi van.

Lưu ý: Trước khi đặt van vào vị trí thi công, kỹ thuật viên phải đối chiếu catalog và đánh dấu chính xác vị trí các cổng A, B, C theo đúng bản vẽ thiết kế hệ thống.

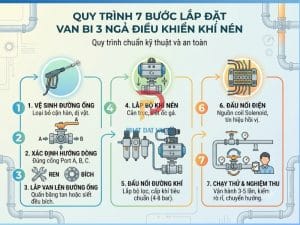

Quy trình lắp đặt van bi 3 ngả điều khiển khí nén đúng kỹ thuật

Dưới đây là quy trình 7 bước chuẩn giúp bạn lắp van bi khí nén đúng kỹ thuật và an toàn tuyệt đối.

Bước 1: Vệ sinh đường ống

Trước khi gắn van, bắt buộc phải thổi rửa và vệ sinh sạch sẽ bên trong đường ống. Loại bỏ toàn bộ cặn hàn, bụi kim loại, cát và dị vật. Nếu cặn bẩn lọt vào thân van, chúng sẽ làm xước bi van hoặc kẹt gioăng làm kín (PTFE), gây rò rỉ lưu chất.

Bước 2: Xác định đúng chiều và vị trí lắp van

Đặt van đúng hướng các cổng Port A, Port B, Port C tương ứng với sơ đồ dòng chảy đã định vị. Kiểm tra không gian xung quanh để đảm bảo đủ khoảng trống cho việc bảo trì bộ điều khiển sau này.

Bước 3: Tiến hành lắp van lên đường ống

• Đối với kiểu kết nối ren: Quấn băng tan đều tay ngược chiều kim đồng hồ từ 15–20 vòng. Dùng cờ lê siết lực vừa đủ, không siết quá mạnh gây nứt chân ren hoặc biến dạng thân van.

• Đối với kiểu kết nối mặt bích: Đặt gioăng làm kín vào chính tâm giữa 2 mặt bích. Xỏ bulong và siết đối xứng theo hình sao (đối xứng qua tâm) làm nhiều lượt. Việc này giúp lực nén phân bổ đều, tránh vẹo lệch gây rò rỉ.

Bước 4: Lắp bộ điều khiển khí nén (Actuator)

Nếu bộ khí nén chưa được lắp sẵn vào thân van:

• Kiểm tra tiêu chuẩn kết nối mặt gá (thường theo chuẩn ISO 5211).

• Đặt trục van khớp hoàn toàn với lỗ trục của đầu khí nén.

• Siết chặt các ốc gá sao cho bộ điều khiển đồng trục tuyệt đối với thân van, không bị ép lệch tâm làm nặng hành trình quay.

Bước 5: Đấu nối đường dẫn khí nén

• Lắp đặt bộ lọc khí nén FRL (Lọc – Điều áp – Tra dầu) trước khi cấp khí vào thiết bị.

• Gắn Solenoid Valve lên bộ khí nén và kết nối dây dẫn khí.

• Kiểm tra áp suất khí nén cấp vào, đảm bảo nằm trong dải tiêu chuẩn 4 – 8 bar.

Bước 6: Đấu nối tín hiệu điện điều khiển (Nếu có)

Nếu hệ thống tích hợp điều khiển tự động qua PLC:

• Đấu nối nguồn điện 24VDC hoặc 220VAC vào cuộn coil của van điện từ Solenoid.

• Kết nối dây tín hiệu từ công tắc hành trình (Limit switch box) về tủ điều khiển để nhận phản hồi trạng thái đóng/mở.

Bước 7: Chạy thử và nghiệm thu

Cấp khí nén và tiến hành vận hành thử nghiệm:

• Cho van đóng/mở từ 3–5 lần để kiểm tra góc quay $90^\circ$ có mượt mà không.

• Cho lưu chất chạy qua hệ thống để kiểm tra xem có hiện tượng rò rỉ tại khớp nối hay không.

• Xác nhận dòng chảy chuyển hướng chính xác theo đúng kịch bản thiết kế.

Bảng tổng hợp lỗi thường gặp khi lắp đặt và cách khắc phục

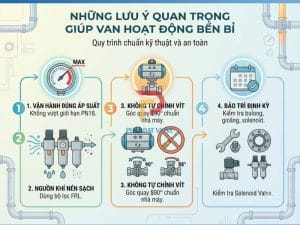

Những lưu ý quan trọng giúp van hoạt động bền bỉ

• Không vận hành vượt quá áp suất thiết kế: Ví dụ van đạt tiêu chuẩn PN16, không nên vận hành liên tục ở mức áp suất trên 16 bar.

• Đảm bảo nguồn khí nén sạch: Luôn sử dụng bộ lọc FRL để tách nước và bụi bẩn trong khí nén, giúp bảo vệ các gioăng phớt bên trong actuator.

• Không tự ý chỉnh vít hành trình: Hai vít điều chỉnh góc quay trên bộ khí nén đã được nhà sản xuất hiệu chuẩn chuẩn xác $90^\circ$. Việc tự ý xoay có thể làm hỏng góc đóng/mở của bi van.

• Bảo trì định kỳ: Thường xuyên kiểm tra độ chặt của bulong, tình trạng gioăng làm kín, van solenoid và vệ sinh cốc lọc khí nén định kỳ 3–6 tháng/lần.

Mua van bi 3 ngả điều khiển khí nén chính hãng ở đâu?

Để đảm bảo hệ thống vận hành an toàn và chính xác, việc lựa chọn thiết bị chất lượng từ đơn vị uy tín là yếu tố tiên quyết. Chúng tôi tự hào là đơn vị phân phối giải pháp van công nghiệp hàng đầu:

• Đa dạng kích cỡ & vật liệu: Cung cấp đầy đủ các dải kích thước từ DN15 đến DN200, chất liệu Inox 304, Inox 316, thép, gang.

• Kiểu kết nối linh hoạt: Đầy đủ dạng nối ren và mặt bích theo tiêu chuẩn JIS, ANSI, DIN.

• Bộ điều khiển khí nén đa dạng: Tùy chọn tác động đơn (có lò xo tự đóng/mở khi mất khí) hoặc tác động kép.

• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn miễn phí sơ đồ dòng chảy chữ L, chữ T, hỗ trợ tính toán áp suất và hướng dẫn đấu khí van bi 3 ngả tận tình.

• Chính sách ưu việt: Cam kết hàng chính hãng, đầy đủ CO/CQ, bảo hành 12–24 tháng, giao hàng nhanh toàn quốc.

Kết luận

Việc lắp đặt van bi 3 ngả điều khiển khí nén đúng quy trình kỹ thuật không chỉ giúp thiết bị vận hành ổn định, chính xác mà còn kéo dài tuổi thọ cho toàn bộ hệ thống. Luôn ghi nhớ việc kiểm tra kỹ sơ đồ dòng chảy A-B-C, làm sạch đường ống và tuân thủ các thông số áp suất khí nén trước khi đưa vào vận hành.

Nếu bạn gặp khó khăn trong quá trình chọn lựa thông số hoặc thi công lắp đặt, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn và hỗ trợ nhanh chóng nhất!
