Trong các hệ thống đường ống công nghiệp hiện đại, việc điều hướng, phân nhánh hoặc trộn lẫn dòng lưu chất một cách tự động đòi hỏi các thiết bị điều khiển có độ chính xác cao và vận hành bền bỉ. Van bi 3 ngả điều khiển khí nén chính là giải pháp hàng đầu được các kỹ sư tin dùng nhờ tốc độ đóng mở cực nhanh, khả năng chịu áp lực lớn và tuổi thọ vượt trội.
Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, phân loại L-Port/T-Port, bảng thông số kỹ thuật chuẩn và báo giá mới nhất để dễ dàng lựa chọn sản phẩm phù hợp nhất cho công trình của mình.
1. Van bi 3 ngả điều khiển khí nén là gì?

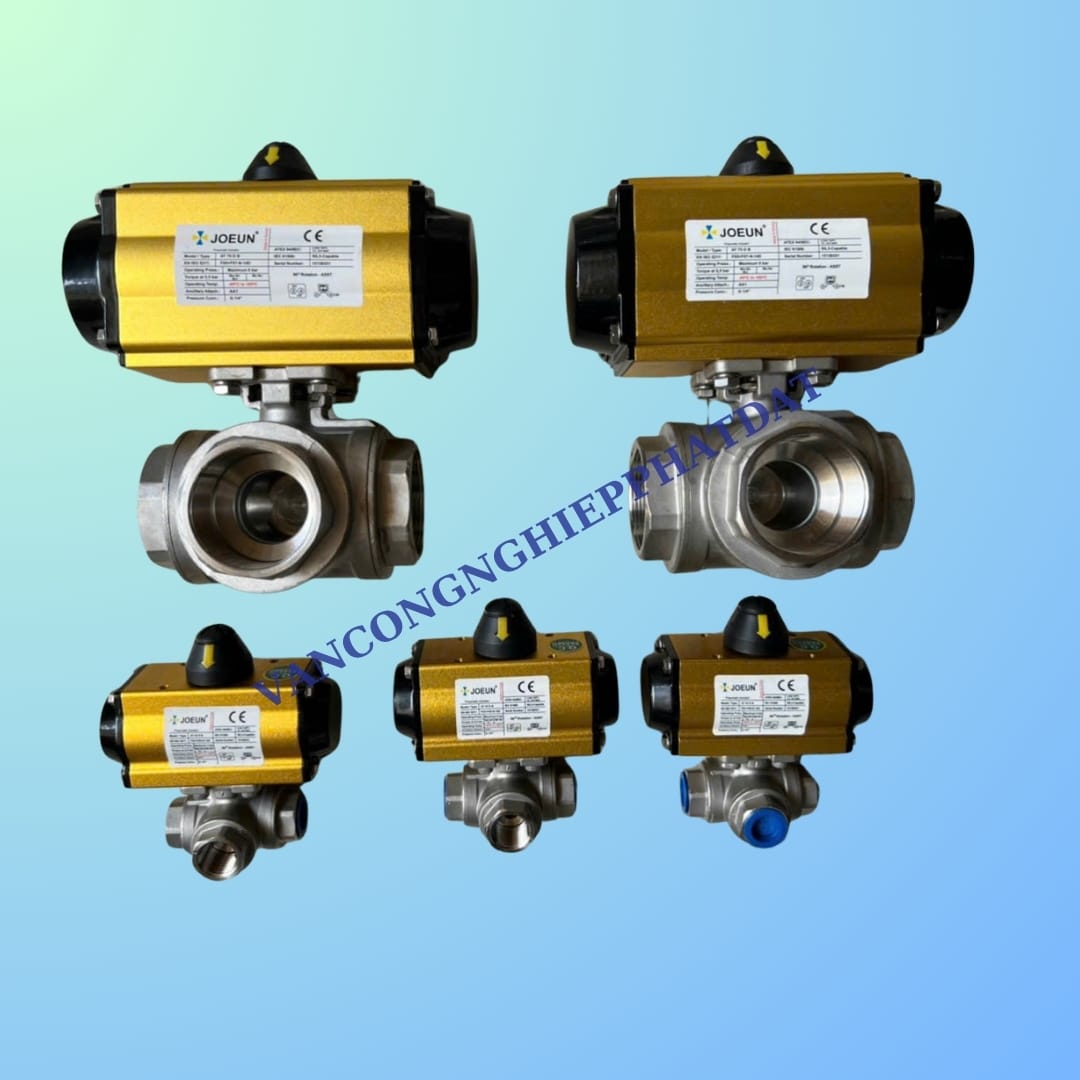

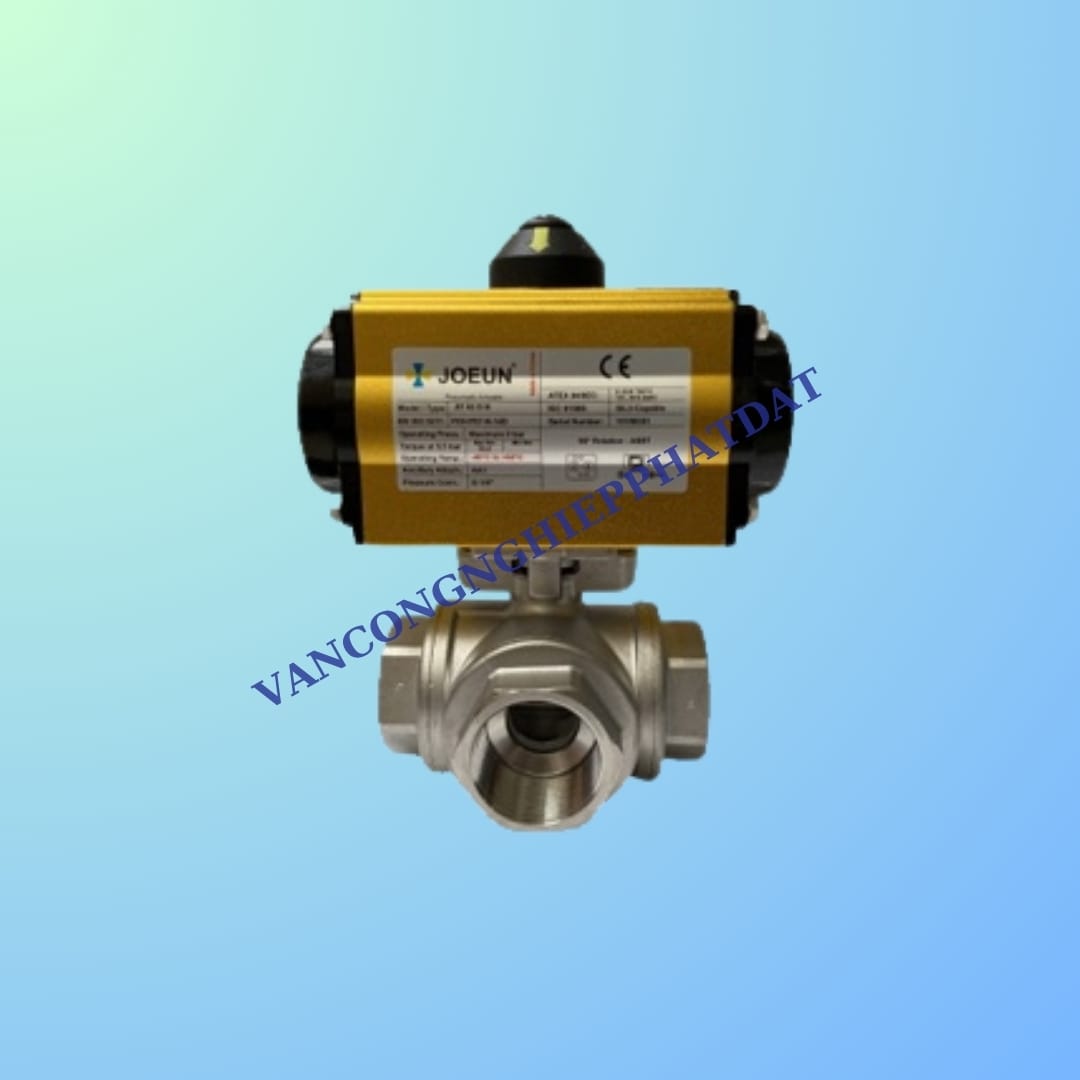

Van bi 3 ngả điều khiển khí nén (Pneumatic 3-way Ball Valve) là dòng van công nghiệp sử dụng năng lượng khí nén (áp suất từ 2 đến 8 bar) để tác động lên bộ truyền động pneumatic actuator, từ đó xoay quả bi (ball) bên trong thân van một góc 90 độ. Khác với van bi 2 ngả truyền thống chỉ có nhiệm vụ đóng hoặc mở (ON/OFF), van 3 ngả sở hữu 3 cửa nối lưu chất, cho phép thực hiện 2 chức năng chính:
Rẽ nhánh (Diverting): Chia dòng chảy từ 1 cửa đầu vào ra 2 cửa đầu ra khác nhau.
Trộn dòng (Mixing): Trộn lẫn lưu chất từ 2 cửa đầu vào thành 1 dòng chảy chung ở cửa đầu ra.
Nhờ chuyển động đóng mở hoàn toàn bằng khí nén, thiết bị đáp ứng các yêu cầu khắt khe về an toàn cháy nổ, độ đáp ứng nhanh (chỉ từ 1 – 3 giây) và phù hợp hoàn hảo cho các nhà máy hóa chất, thực phẩm, dược phẩm, dệt nhuộm và xử lý nước thải.
2. Phân biệt cấu trúc lỗ bi: Dạng L-Port và T-Port
Dựa vào đường khoan xuyên tâm của quả bi (bi van), van bi 3 ngả khí nén được chia thành 2 loại chuẩn với nguyên lý hoạt động hoàn toàn khác nhau. Việc chọn đúng dạng lỗ bi quyết định trực tiếp đến khả năng vận hành của toàn bộ hệ thống đường ống.
| Tiêu chí so sánh | Van bi 3 ngả L-Port (L-Type) | Van bi 3 ngả T-Port (T-Type) |
| Cấu trúc tâm bi | Khoét lỗ hình chữ L vuông góc 90° bên trong quả bi. | Khoét lỗ hình chữ T thông 3 hướng bên trong quả bi. |
| Chức năng chính | Đổi hướng / Rẽ nhánh dòng chảy. Cho phép lưu thông giữa cửa trung tâm và 1 trong 2 cửa còn lại. Khoá hoàn toàn 1 cửa. | Trộn dòng / Rẽ nhánh / Thông suốt 3 cửa. Có thể cho phép dòng chảy đi qua cả 3 cửa cùng lúc hoặc rẽ hướng linh hoạt. |
| Trạng thái vận hành | Chỉ mở 2 cửa tại một thời điểm (Ví dụ: A $\rightarrow$ B hoặc A $\rightarrow$ C). Không thể mở đồng thời 3 cửa. | Có thể thông 3 cửa (A-B-C) hoặc thông 2 cửa (A $\rightarrow$ B, A $\rightarrow$ C, B $\rightarrow$ C) tùy vị trí góc xoay bi. |
| Ứng dụng điển hình | Hệ thống chuyển đổi luồng chất chất lỏng/khí giữa 2 bồn chứa, hệ thống bypass an toàn. | Hệ thống pha trộn hóa chất, điều chỉnh nhiệt độ nước nóng/lạnh, điều phối lưu chất đa hướng. |
3. Thông số kỹ thuật chi tiết của van bi 3 ngả điều khiển khí nén
Để đảm bảo chọn mua đúng sản phẩm tương thích với hệ thống khí nén và môi trường lưu chất, quý khách hàng có thể tham khảo bảng thông số kỹ thuật tiêu chuẩn dưới đây:
| Thông số kỹ thuật | Chi tiết sản phẩm |
| Kích thước danh nghĩa | DN15 – DN100 (Tương đương 1/2″ – 4″) |
| Vật liệu thân van | Inox 304 (CF8), Inox 316 (CF8M) – Đúc nguyên khối chịu nhiệt và ăn mòn |
| Vật liệu làm kín (Gioăng) | PTFE (Teflon), R-PTFE, PEEK (Chịu nhiệt độ cao) |
| Kiểu kết nối đường ống | Nối ren trong (NPT/BSPT), Mặt bích (ANSI B16.5, JIS 10K/20K, BS, DIN), Nối hàn/Clamp |
| Áp suất làm việc | PN10, PN16, PN25, PN40 (Class 150, Class 300) |
| Áp suất khí nén điều khiển | 2 bar – 8 bar (Khí nén sạch, đã qua bộ lọc đôi) |
| Nhiệt độ làm việc | -10°C đến 180°C (Đối với gioăng PTFE standard) |
| Kiểu tác động bộ khí nén | Tác động kép (Double Acting) hoặc Tác động đơn (Spring Return – Tự động hồi về khi mất khí) |
| Mặt kết nối bộ truyền động | Tiêu chuẩn ISO 5211 (Dễ dàng tháo lắp, thay thế bộ khí nén) |
| Xuất xứ sản phẩm | Đài Loan (Kosaplus, Haitima), Hàn Quốc (Kosa, Alohan), Trung Quốc, Châu Âu (EU) |
| Chế độ bảo hành | 12 – 24 tháng chính hãng, đầy đủ chứng chỉ CO/CQ, VAT |
4. Ưu điểm vượt trội khi sử dụng Inox đúc CF8 và CF8M
Toàn bộ phần thân của van bi 3 ngả khí nén chất lượng cao thường được chế tạo bằng phương pháp đúc chính xác (Investment Casting) từ các hợp kim inox mác CF8 và CF8M:
Thân Inox 304 đúc (CF8): Chứa 18% Crom và 8% Niken, có khả năng chống oxy hóa tuyệt vời, chịu lực cơ học tốt, thích hợp cho các môi trường nước sạch, khí nén, dầu bôi trơn và dung dịch hóa chất nhẹ.
Thân Inox 316 đúc (CF8M): Được bổ sung khoảng 2% đến 3% Mangan và Molybdên (Mo). Thành phần Mo giúp CF8M tăng cường tối đa khả năng chống ăn mòn lỗ (pitting corrosion) trong môi trường hóa chất đậm đặc, axit nhẹ, nước muối và nước biển.
Nhờ cấu trúc thân inox đúc dày dặn, van có khả năng làm việc ổn định dưới áp lực PN25 – PN40 mà không lo rò rỉ hay biến dạng thân van.
5. Báo giá van bi 3 ngả điều khiển khí nén mới nhất (Tham khảo)
Mức giá của van bi 3 ngả khí nén phụ thuộc vào kích cỡ (DN), chất liệu (CF8 hay CF8M), kiểu kết nối (ren hay mặt bích) và thương hiệu của đầu khí nén (Đài Loan, Hàn Quốc hay Châu Âu). Dưới đây là khoảng giá tham khảo để quý khách dễ lập dự toán ngân sách:
Van bi 3 ngả khí nén nối ren (DN15 – DN50, Inox 304): Mức giá dao động từ 1.200.000 VNĐ – 3.500.000 VNĐ/bộ.
Van bi 3 ngả khí nén lắp bích (DN25 – DN100, Inox 304/316): Mức giá dao động từ 3.800.000 VNĐ – 15.500.000 VNĐ/bộ.
Bộ tác động đơn (Spring Return) hoặc gắn phụ kiện đính kèm: Cộng thêm từ 15% – 30% chi phí so với loại tác động kép tiêu chuẩn.
Lưu ý: Mức giá trên mang tính chất tham khảo. Để nhận báo giá chính xác kèm chiết khấu ưu đãi cho dự án, vui lòng liên hệ trực tiếp bộ phận kinh doanh.
6. Hướng dẫn chọn mua van bi 3 ngả điều khiển khí nén đúng chuẩn kỹ thuật
Để đảm bảo mua đúng dòng van vận hành ổn định, không bị lỗi hệ thống và tối ưu chi phí đầu tư, quý khách hàng nên lưu ý 5 tiêu chí quan trọng sau:
Xác định đúng nhu cầu dòng chảy (L-Port hay T-Port): Bạn cần rẽ nhánh 2 hướng biệt lập hay cần trộn 2 nguồn dòng chảy lại với nhau? Việc chọn nhầm dạng lỗ bi sẽ làm sai lệch hoàn toàn sơ đồ công nghệ.
Lựa chọn kiểu tác động bộ khí nén:
Tác động kép (Double Acting): Cần cấp khí nén cả 2 chiều để ĐÓNG và MỞ. Chi phí tối ưu, vận hành ổn định.
Tác động đơn (Spring Return): Chỉ cần cấp khí nén 1 chiều để MỞ (hoặc ĐÓNG), khi mất khí nén lò xo sẽ tự động đẩy van về vị trí an toàn ban đầu (Thường đóng NC hoặc Thường mở NO). Thích hợp cho hệ thống yêu cầu độ an toàn cao.
Kiểm tra môi trường lưu chất & áp suất làm việc: Nếu môi trường là hóa chất ăn mòn, nước biển, nên ưu tiên mác Inox 316 (CF8M). Nếu lưu chất là nước sạch hay khí nén thông thường, mác Inox 304 (CF8) là lựa chọn tiết kiệm và hợp lý.
Lựa chọn phụ kiện đi kèm (Option): Nếu cần kết nối điều khiển tự động hóa với tủ PLC trung tâm, bạn nên trang bị thêm:
Công tắc giám sát hành trình (Limit Switch Box): Báo vị trí đóng/mở van về tủ điều khiển.
Van điện từ khí nén (Solenoid Valve 5/2): Điều khiển đảo chiều dòng khí nén bằng tín hiệu điện 24VDC hoặc 220VAC.
Bộ lọc đôi khí nén (Air Filter Regulator): Lọc sạch bụi bẩn, tách nước và duy trì áp suất khí nén ổn định.
Yêu cầu chứng chỉ CO/CQ và chế độ bảo hành: Luôn chọn nhà cung cấp cam kết cung cấp đầy đủ giấy chứng nhận xuất xứ (CO), giấy chứng nhận chất lượng (CQ) và chính sách bảo hành tối thiểu 12 – 24 tháng.
