Van 1 chiều cánh bướm | DN50 – DN1000

Van 1 chiều cánh bướm là thiết bị không thể thiếu trong các hệ thống công nghiệp, giúp ngăn dòng chảy ngược và bảo vệ thiết bị quan trọng như bơm, đồng hồ đo áp suất, van điều khiển. Bên cạnh tên gọi thông dụng, sản phẩm này còn được biết đến với các tên khác như van 1 chiều bướm, van bướm 1 chiều hay van 1 chiều lá lật cánh bướm. Bài viết này sẽ tập trung vào cấu tạo van 1 chiều cánh bướm, ưu nhược điểm và cách lựa chọn đúng loại cho từng ứng dụng.

1. Van 1 chiều bướm là gì?

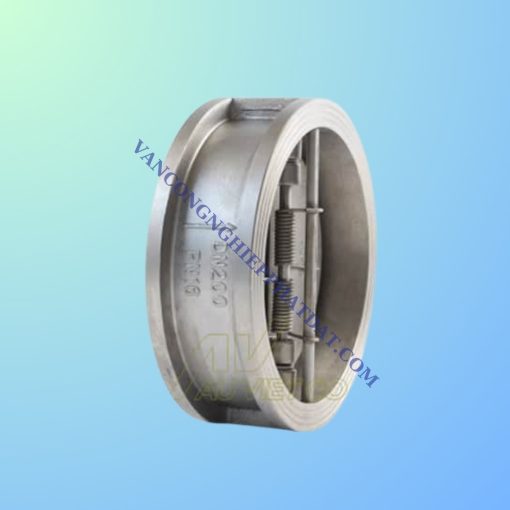

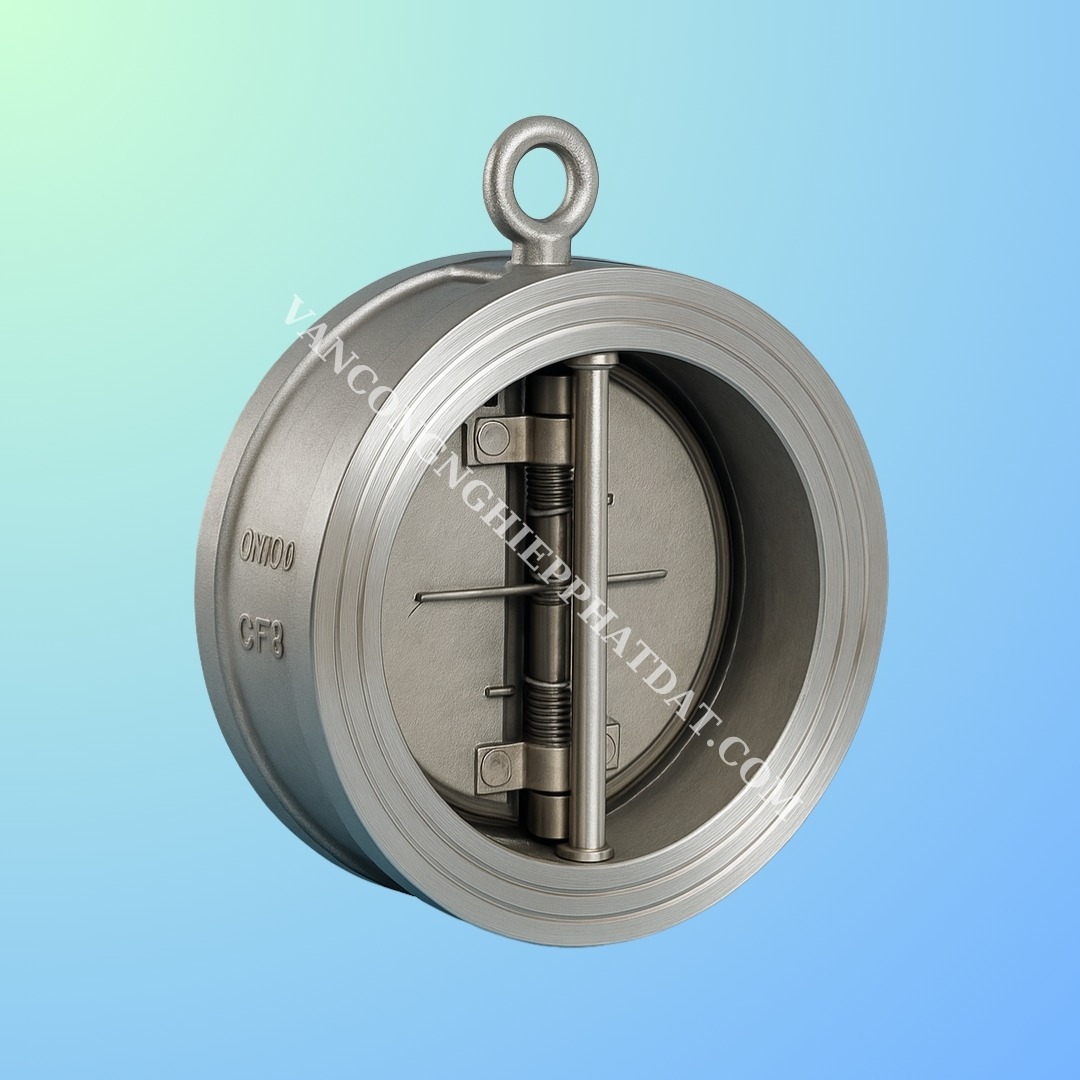

Van 1 chiều bướm hay van bướm 1 chiều (Butterfly Check Valve) là thiết bị cơ khí được thiết kế để chỉ cho phép dòng chảy di chuyển theo một chiều nhất định và tự động đóng lại khi dòng chảy đảo chiều.

Khác với các loại van 1 chiều đĩa hoặc lò xo thông thường, van 1 chiều lá lật cánh bướm có thiết kế hai lá van hình cánh bướm gắn trên trục chính, hoạt động đóng mở dựa trên áp lực của dòng chảy.

Van 1 chiều cánh bướm inox 304 | Báo giá chi tiết

Van bướm inox 304| DN50 – DN1000

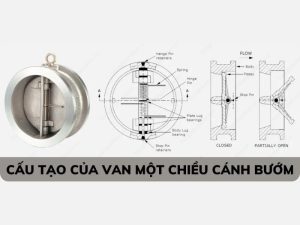

2. Cấu tạo van 1 chiều cánh bướm

Hiểu rõ cấu tạo van 1 chiều cánh bướm sẽ giúp người dùng lựa chọn đúng loại và bảo trì hiệu quả hơn.

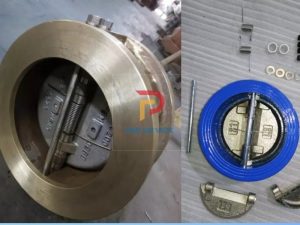

2.1 Các bộ phận chính

• Thân van: Thường làm bằng gang, thép hoặc inox, chịu được áp lực cao.

• Cánh bướm (lá lật): Gồm 2 cánh đối xứng, được liên kết bằng trục chính.

• Trục chính: Là bộ phận kết nối cánh bướm, cho phép cánh đóng mở linh hoạt.

• Lò xo hồi: Giúp lá van đóng lại nhanh chóng khi dòng chảy ngừng hoặc chảy ngược.

• Gioăng làm kín: Đảm bảo độ kín tuyệt đối, không rò rỉ lưu chất.

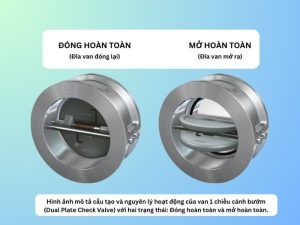

2.2 Nguyên lý hoạt động

• Khi dòng chảy đúng chiều: Áp lực đẩy cánh bướm mở ra, lưu chất đi qua dễ dàng.

• Khi dòng chảy ngược: Lò xo hồi kết hợp áp lực ngược làm lá van đóng lại, ngăn hiện tượng búa nước (water hammer).

3. Ưu điểm và nhược điểm của van bướm 1 chiều

3.1 Ưu điểm

• Thiết kế gọn nhẹ: Dễ lắp đặt trong không gian hẹp.

• Đóng mở nhanh: Giúp bảo vệ thiết bị trong trường hợp mất áp đột ngột.

• Tổn thất áp suất thấp: Dòng chảy đi qua mượt mà hơn so với các loại van đĩa.

• Đa dạng vật liệu: Đặc biệt các loại inox 304, 316 thích hợp cho môi trường hóa chất, nước sạch.

3.2 Nhược điểm

• Không thích hợp với lưu chất có tạp chất rắn lớn vì dễ gây kẹt cánh bướm.

• Giá thành cao hơn van 1 chiều lò xo thông thường, nhất là các loại làm từ inox cao cấp.

4. Các loại van 1 chiều lá lật cánh bướm phổ biến

4.1 Van 1 chiều bướm inox

• Phù hợp với các hệ thống cần độ bền cao, kháng ăn mòn tốt.

• Ứng dụng trong ngành thực phẩm, đồ uống, hóa chất.

4.2 Van bướm 1 chiều gang

• Giá thành rẻ, phù hợp với hệ thống cấp thoát nước dân dụng, PCCC.

4.3 Van 1 chiều lá lật cánh bướm thép

• Chịu áp lực và nhiệt độ cao, thường dùng trong lò hơi, hệ thống hơi nóng.

5. Ứng dụng thực tế của van 1 chiều cánh bướm

Nhờ thiết kế tối ưu, van 1 chiều bướm được sử dụng rộng rãi trong:

• Hệ thống cấp nước đô thị: Ngăn hiện tượng chảy ngược, bảo vệ bơm.

• Ngành công nghiệp hóa chất: Chống ăn mòn tốt (nhất là loại inox 304).

• Nhà máy chế biến thực phẩm: Đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống HVAC và PCCC: Giảm nguy cơ hư hại thiết bị do va đập áp lực.

6. Kinh nghiệm lựa chọn van bướm 1 chiều chất lượng

• Xác định môi trường sử dụng: Nước sạch, hóa chất hay hơi nóng để chọn đúng vật liệu.

• Chọn đúng kích thước và áp lực: Dựa theo tiêu chuẩn DN, PN của hệ thống.

• Ưu tiên thương hiệu uy tín: Đảm bảo có đầy đủ CO, CQ.

• Bảo hành rõ ràng: Nhà cung cấp uy tín thường hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

7. So sánh van 1 chiều lá lật cánh bướm với van 1 chiều đĩa

8. Bảo dưỡng và lắp đặt van 1 chiều cánh bướm

8.1 Cách lắp đặt chuẩn

• Đảm bảo van lắp đúng chiều dòng chảy (theo mũi tên trên thân van).

• Không lắp gần các đoạn cong hoặc co nối để tránh tạo áp lực bất thường.

• Siết bulong đều, tránh cong vênh.

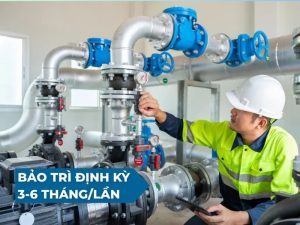

8.2 Bảo dưỡng định kỳ

• Kiểm tra gioăng, lá van định kỳ để phát hiện mài mòn.

• Vệ sinh định kỳ để tránh cặn bẩn kẹt ở lá van.

9. Kết luận

Van 1 chiều cánh bướm, còn được gọi là van 1 chiều bướm, van bướm 1 chiều hay van 1 chiều lá lật cánh bướm, là thiết bị không thể thiếu trong hệ thống công nghiệp và dân dụng. Với thiết kế gọn nhẹ, hoạt động ổn định và tuổi thọ cao, đây là giải pháp tối ưu để bảo vệ thiết bị và đảm bảo an toàn cho toàn bộ đường ống.

Khi chọn mua, hãy ưu tiên sản phẩm chính hãng, phù hợp với điều kiện làm việc để đạt hiệu quả sử dụng lâu dài.

Bài viết được biên soạn bởi Trương Văn Việt – Giám Đốc Cty Van Công Nghiệp Phát Đạt đơn vị chuyên cung cấp van công nghiệp với hơn 10 năm kinh nghiệm trong lĩnh vực. Chúng tôi cam kết cung cấp thông tin chính xác và cập nhật mới nhất về sản phẩm van 1 chiều cánh bướm inox 304
