Các loại van điện từ khí nén: Phân loại, cấu tạo và ký hiệu kỹ thuật

Posted on by buikien
Các loại van điện từ khí nén
08
Th7

Trong hệ thống điều khiển khí nén tự động, van điện từ khí nén đóng vai trò như một công tắc đóng/mở dòng khí nhanh chóng và chính xác. Tùy thuộc vào mục đích sử dụng và đặc điểm hệ thống, có rất nhiều loại van điện từ khí nén được thiết kế với cấu tạo và chức năng khác nhau. Bài viết này sẽ giúp bạn nắm rõ các loại van điện từ khí nén đang phổ biến hiện nay, kèm theo thông tin chi tiết về cấu tạo van điện từ khí nén và cách đọc hiểu ký hiệu van điện từ khí nén trên bản vẽ kỹ thuật.

1. Van điện từ khí nén là gì?

Van điện từ khí nén là thiết bị điều khiển dòng khí nén thông qua tín hiệu điện. Khi cuộn coil của van được cấp điện, lực từ sẽ hút lõi van và làm thay đổi trạng thái từ đóng sang mở hoặc ngược lại, điều khiển khí đi vào các thiết bị như xy lanh, máy dập, hệ thống bơm, máy đóng gói…

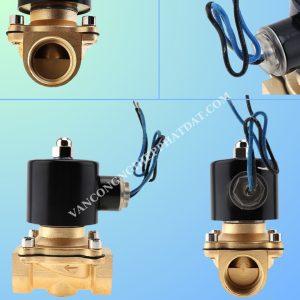

van điện từ khí nén 220v, van solenoid khí nén, van khí nén, hewcho, airtac
Van điện từ khí nén 220V chất lượng cao

Thiết bị này hoạt động nhanh, có độ chính xác cao và dễ dàng tích hợp vào hệ thống tự động, vì thế nó được ứng dụng rộng rãi trong nhiều ngành công nghiệp như: sản xuất thực phẩm, dược phẩm, chế tạo máy, điện tử, và tự động hóa nhà máy.

Van điện từ khí nén 220V | Hàng sẵn kho – Giá tốt

Báo giá van điện từ mới nhất 2025 | Bảng giá chi tiết và tư vấn lựa chọn

2. Phân loại – Các loại van điện từ khí nén phổ biến

Việc phân loại van điện từ khí nén giúp người dùng lựa chọn đúng loại phù hợp với ứng dụng cụ thể. Dưới đây là các tiêu chí phân loại phổ biến nhất:

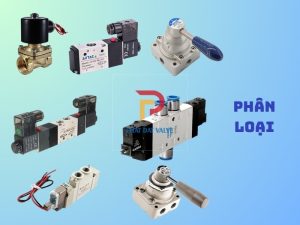

Các loại van điện từ khí nén
Các loại van điện từ khí nén

a) Phân loại theo số cổng và số vị trí

Đây là cách phân loại cơ bản nhất, phản ánh cấu trúc và chức năng chính của van:

  • Van 2/2: Gồm 2 cổng và 2 vị trí, chỉ đóng hoặc mở. Phù hợp với các ứng dụng đơn giản như đóng/mở nguồn khí.

  • Van 3/2: Có 3 cổng, 2 vị trí. Một cổng vào, một cổng ra và một cổng xả. Loại này thường dùng để điều khiển xy lanh đơn.

  • Van 4/2 hoặc 5/2: Dùng cho điều khiển xy lanh khí nén hai chiều. 4 hoặc 5 cổng, 2 vị trí làm việc.

  • Van 5/3: Gồm 5 cổng, 3 vị trí. Thường sử dụng trong các hệ thống yêu cầu dừng khẩn cấp hoặc giữ trạng thái trung gian.

b) Phân loại theo trạng thái ban đầu

  • Van thường đóng (NC – Normally Closed): Không cấp điện thì van đóng, chỉ mở khi cấp điện.

  • Van thường mở (NO – Normally Open): Không cấp điện thì van mở, chỉ đóng khi có điện.

c) Phân loại theo nguyên lý điều khiển

  • Van điện từ tác động trực tiếp: Phù hợp với lưu lượng và áp suất nhỏ.

  • Van tác động gián tiếp (pilot-operated): Sử dụng dòng khí phụ để hỗ trợ đóng/mở – thường dùng cho áp suất lớn và lưu lượng lớn.

  • Van kết hợp tác động trực tiếp + gián tiếp: Hoạt động ổn định ở cả áp thấp và cao.

d) Phân loại theo điện áp điều khiển

  • Van điện từ khí nén 220V

  • Van điện từ khí nén 24V DC

  • Van dùng điện áp 110V, 12V (ít phổ biến hơn)

e) Phân loại theo vật liệu chế tạo

  • Thân đồng: Thường dùng trong môi trường sạch, giá thành rẻ.

  • Thân nhôm: Nhẹ, chịu lực tốt.

  • Thân inox 304/316: Chịu ăn mòn, phù hợp môi trường hóa chất, nước biển.

3. Cấu tạo van điện từ khí nén

Hiểu rõ cấu tạo van điện từ khí nén giúp dễ dàng bảo trì, sửa chữa hoặc thay thế khi cần thiết. Một van tiêu chuẩn thường có các bộ phận sau:

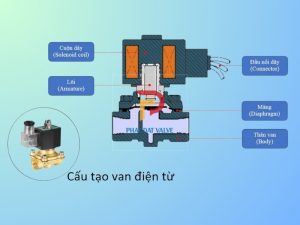

Cấu tạo van solenoid khí nén
Cấu tạo van solenoid khí nén

a) Cuộn coil điện từ (solenoid coil)

  • Được quấn bằng dây đồng, khi cấp điện sẽ sinh ra từ trường.

  • Có thể tháo rời, thay thế dễ dàng.

  • Bọc vỏ chống nước, bụi – đạt chuẩn IP65 trở lên.

b) Lõi van (plunger)

  • Là lõi sắt từ nằm bên trong cuộn coil.

  • Di chuyển lên hoặc xuống khi có từ trường tác động.

c) Thân van

  • Chứa các khoang và đường dẫn khí.

  • Tích hợp các cổng cấp – xả – điều khiển.

  • Thường làm bằng đồng, nhôm hoặc inox.

d) Lò xo hồi vị

  • Giúp van trở về trạng thái ban đầu khi mất điện.

  • Ứng dụng trong van thường đóng/mở.

e) Gioăng làm kín

  • Đảm bảo khí không rò rỉ ra bên ngoài.

  • Làm từ cao su NBR, EPDM hoặc PTFE tùy theo môi trường sử dụng.

4. Ký hiệu van điện từ khí nén trong bản vẽ kỹ thuật

Để dễ dàng đọc hiểu sơ đồ khí nén, người thiết kế sử dụng các ký hiệu van điện từ khí nén chuẩn hóa. Những ký hiệu này tuân theo tiêu chuẩn ISO 1219 hoặc JIS.

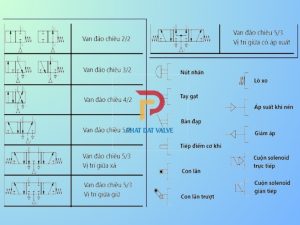

Ký hiệu van điện từ khí nén
Ký hiệu van điện từ khí nén

Các yếu tố cơ bản trong ký hiệu gồm:

  • Hình vuông: Đại diện cho từng vị trí của van.

  • Mũi tên: Chỉ hướng dòng khí.

  • Đường thẳng hoặc dấu gạch: Biểu thị trạng thái đóng mở.

  • Cuộn dây điện từ: Ký hiệu hình chữ nhật hoặc hình vuông nhỏ, biểu thị điều khiển bằng điện.

  • Lò xo: Biểu tượng dạng xoắn, thể hiện trạng thái hồi vị.

Ví dụ:

  • Van 5/2 thường đóng: Có 2 hình vuông bên cạnh nhau, 5 cổng đánh số 1, 2, 3, 4, 5. Một bên có ký hiệu cuộn coil điện, bên còn lại là lò xo.

Việc hiểu rõ ký hiệu giúp kỹ sư nhanh chóng lựa chọn, lắp đặt đúng loại van cần thiết mà không cần mở tài liệu kỹ thuật dài dòng.

5. Ứng dụng của các loại van điện từ khí nén

Mỗi loại van có một ứng dụng cụ thể tùy theo đặc điểm vận hành và mục đích sử dụng:

Ứng dụng của van điện từ khí nén 220V
Ứng dụng của van điện từ khí nén 220V

  • Van 2/2: Điều khiển dòng khí ra vào máy móc đơn giản.

  • Van 3/2: Dùng cho xy lanh tác động đơn.

  • Van 5/2, 5/3: Dùng cho xy lanh tác động kép, yêu cầu chuyển đổi chiều.

  • Van thường mở: Phù hợp trong các hệ thống cần duy trì lưu thông khí liên tục.

  • Van thường đóng: An toàn, dùng phổ biến hơn vì chỉ mở khi có điện.

Ứng dụng điển hình gồm:

  • Máy ép khí

  • Máy đóng gói tự động

  • Dây chuyền lắp ráp

  • Hệ thống điều khiển robot

  • Thiết bị xử lý nước

6. Lưu ý khi lựa chọn và lắp đặt van điện từ khí nén

Để đảm bảo hệ thống vận hành ổn định và tuổi thọ thiết bị lâu dài, bạn cần lưu ý:

Các loại van điện từ khí nén
Các loại van điện từ khí nén

  • Chọn đúng loại van phù hợp chức năng (NC/NO, 3/2 hay 5/2…)

  • Xác định rõ điện áp điều khiển (24V DC, 220V AC…)

  • Đảm bảo khí nén sạch và khô, tránh bụi và dầu.

  • Lắp van theo đúng chiều mũi tên chỉ hướng dòng khí

  • Kiểm tra định kỳ coil van, tránh quá nhiệt gây cháy cuộn điện

7. Giá các loại van điện từ khí nén

Tùy theo chủng loại, thương hiệu và vật liệu mà giá van điện từ khí nén sẽ khác nhau. Dưới đây là bảng giá tham khảo:

Loại van Giá tham khảo (VNĐ)
Van 3/2 loại nhỏ (1/8″) 200.000 – 400.000
Van 5/2 Airtac, STNC 500.000 – 1.200.000
Van inox 220V AC 800.000 – 2.000.000
Van chống cháy nổ 2.500.000 trở lên

⚠️ Giá có thể thay đổi tùy theo thời điểm và đơn vị phân phối.

Kết luận

Việc hiểu rõ các loại van điện từ khí nén, cấu tạo, cũng như ký hiệu van điện từ khí nén giúp người dùng lựa chọn đúng sản phẩm và đảm bảo hệ thống vận hành hiệu quả, an toàn. Trước khi đầu tư, bạn nên xác định rõ yêu cầu kỹ thuật, loại van phù hợp và chọn đơn vị cung cấp uy tín để được tư vấn chính xác và bảo hành đầy đủ.
