Cấu tạo và nguyên lý hoạt động của van an toàn trong lò hơi nồi hơi

Cấu tạo và nguyên lý Van an toàn là một trong những thiết bị quan trọng được sử dụng trong các hệ thống lò hơi nồi hơi. Chúc năng chính của van an toàn là đảm bảo áp suất trong hệ thống luôn ở mức an toàn, ngăn ngừa nguy cơ nổ đột hoặc gây hư hại thiết bị. Bài viết này sẽ giới thiệu chi tiết về cấu tạo và nguyên lý hoạt động của van an toàn trong lò hơi nồi hơi.

Cấu tạo và nguyên lý hoạt động của van an toàn

1. Cấu tạo của van an toàn

Van an toàn bao gồm nhiều bộ phận liên kết chặt chẽ, được thiết kế để hoạt động độc lập hoặc kép nối với hệ thống điều khiển. Dưới đây là các bộ phận chính:

1. Thân van: Thân van thường được làm bằng vật liệu chịu được áp suất cao như gang, thép hoặc inox. Thân van chứa các bộ phận bên trong như đĩa van, lò xo.
2. Đĩa van: Đây là bộ phận trực tiếp bị đẩy lên khi áp suất trong hệ thống vượt quá giới hạn cho phép.
3. Lò xo: Lò xo được thiết kế để giữ đĩa van ở vị trí đóng trong điều kiện áp suất bình thường. Khi áp suất tăng lên vượt mức, lò xo sẽ bị ép làm mở đĩa van.
4. Vít điều chỉnh: Vít này cho phép điều chỉnh lực nén của lò xo, qua đó đặt mức áp suất xảy ra mở van.
5. Đường xả thải: Đường ống hoặc cửa xả thải cho phép luồng hơi hoặc chất lỏng thoát ra ngoài khi van được kích hoạt.

2. Nguyên lý hoạt động của van an toàn

Nguyên lý hoạt động của van an toàn dựa trên nguyên tắc điều khiển áp suất. Khi áp suất trong hệ thống tăng cao vượt quá giới hạn an toàn, van an toàn sẽ tự động kích hoạt để giải phóng áp suất thừa.

Các bước hoạt động chi tiết như sau:

1. Trạng thái đóng: Trong điều kiện bình thường, lò xo ép đĩa van đối lại áp lực từ hệ thống, giữ cho van đóng kín.
2. Khi áp suất tăng: Khi áp suất trong hệ thống vượt ngưỡng đã cài đặt, lực ép từ hệ thống sẽ lớn hơn lực nén của lò xo. Khi đó, đĩa van bị đẩy lên và van bắt đầu mở.
3. Giải phóng áp suất: Khi van đã mở, luồng hơi hoặc chất lỏng trong hệ thống thoát ra ngoài qua đường xả thải. Quá trình này tiếp tục cho đến khi áp suất trong hệ thống trở về mức an toàn.
4. Trạng thái đóng lại: Sau khi áp suất trong hệ thống trở về bên dưới ngưỡng an toàn, lò xo đẩy đĩa van về vị trí đóng, ngăn chất lỏng hoặc hơi tiếp tục thoát ra ngoài.

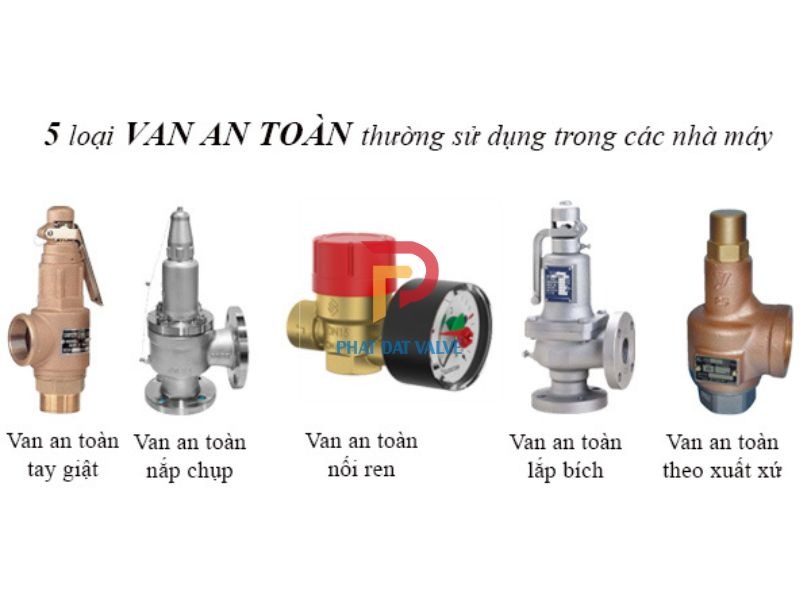

3. Phân loại van an toàn

Van an toàn được phân loại dựa trên nguyên lý hoạt động và ứng dụng:

1. Van an toàn lò xo: Sử dụng lò xo để kiểm soát trạng thái mở/đóng của van.
2. Van an toàn tự động: Loại van hoạt động dựa vào nguyên lý đổi áp lực, không cần lò xo.
3. Van an toàn có điều khiển: Loại van được trang bị thêm hệ thống điều khiển bằng điện hoặc các thiết bị tự động khác.

4. Ứng dụng của van an toàn trong lò hơi nồi hơi

Van an toàn được sử dụng rộng rãi trong các hệ thống lò hơi nồi hơi để đảm bảo an toàn cho:

• Người vận hành.
• Thiết bị trong hệ thống.
• Ngăn ngừa tình trạng giảm tuổi thọ của lò hơi do áp suất quá cao.

5. Kết luận

Van an toàn là bộ phận không thể thiếu trong hệ thống lò hơi nồi hơi. Việc nắm rõ cấu tạo và nguyên lý hoạt động của van sẽ giúp người vận hành đảm bảo hoạt động an toàn và hiệu quả.
