So sánh van bi mặt bích tay gạt inox 304 và thép carbon

Van bi mặt bích tay gạt là một trong những dạng van công nghiệp phổ biến, được kết nối với đường ống bằng mặt bích (flange) — giúp tháo lắp, bảo trì và thay thế dễ dàng. Ở giai đoạn cân nhắc mua, bạn cần hiểu rõ cấu tạo, nguyên lý và ưu, nhược điểm so với các loại van khác để chọn được sản phẩm phù hợp nhất với hệ thống.

Cấu tạo cơ bản của van bi mặt bích

Một van bi mặt bích điển hình bao gồm các thành phần chính: thân van, bi (ball), trục (stem), seat/gioăng làm kín (PTFE, TFM hoặc kim loại tùy loại), mặt bích và bộ truyền động nếu có (điện hoặc khí nén).

Thân van chịu lực, bảo vệ các chi tiết bên trong; vật liệu thường là inox, thép carbon hoặc gang.
Bi là quả cầu có lỗ xuyên tâm, cho phép hoặc chặn dòng khi xoay 90°.
Seat tạo kín xung quanh bi, quyết định khả năng chống rò rỉ.
Mặt bích được khoan lỗ theo tiêu chuẩn (JIS/DIN/ANSI) để bắt bulong vào đường ống.

Van bi mặt bích là gì? Cấu tạo, nguyên lý & ứng dụng thực tế

Nguyên lý hoạt động của van bi mặt bích

Nguyên lý rất đơn giản: xoay bi 90° để thay đổi trạng thái mở/đóng. Khi lỗ khoan trên bi trùng với đường ống, van mở hoàn toàn; khi bi quay 90°, bề mặt đặc ngăn dòng chảy. Vì thế van bi thường đóng/mở nhanh, tổn thất áp suất nhỏ khi mở hoàn toàn, và rất thích hợp cho đóng/mở nhanh hoặc cô lập dòng.

Ưu điểm so với các loại van khác

So với van cổng, van cầu hay van bướm, van bi mặt bích có một số lợi thế:

Độ kín tốt, đặc biệt với seat chất lượng cao.
Vận hành nhanh chỉ cần 1/4 vòng.
Dòng chảy thẳng, ít tổn hao khi mở hoàn toàn.
Dễ bảo trì: bi và seat có thể thay thế tại chỗ nếu thiết kế cho phép.
Nhược điểm: không phải lựa chọn tối ưu để điều tiết tuyến tính (throttle) lâu dài vì seat có thể mòn nếu van dùng làm van tiết lưu.

Các loại van bi mặt bích phổ biến trên thị trường

Van bi mặt bích inox 304 PN16

Đây là dòng phổ biến cho ứng dụng nước sạch, xử lý thực phẩm, hệ thống hơi hoặc khí không ăn mòn nghiêm trọng. Inox 304 có khả năng chống oxy hóa tốt, chi phí hợp lý và dễ thay thế linh kiện. PN16 biểu thị áp suất danh nghĩa ~16 bar, phù hợp nhiều hệ thống công nghiệp vừa và nhỏ.

Van bi mặt bích inox304 PN16 | Đủ size – Sẵn kho

Van bi mặt bích inox 316

Inox 316 bổ sung molypden giúp chống ăn mòn tốt hơn, đặc biệt với môi trường nước biển, axit nhẹ hoặc dung dịch clorua. Nếu hệ thống bạn tiếp xúc với nước mặn hoặc hóa chất ăn mòn, inox 316 thường là lựa chọn an toàn dù giá thành cao hơn 304.

Van bi mặt bích thép carbon

Thép carbon (carbon steel) có ưu thế cơ tính: chịu lực tốt và chịu nhiệt ở một số điều kiện. Thường dùng trong hệ thống hơi, dầu, khí ở áp suất cao. Tuy nhiên khi gặp nước hoặc môi trường ăn mòn cao, phải phủ sơn/chi tiết chống gỉ hoặc lựa chọn vật liệu khác.

Van bi thép WCB – Mặt bích | DN15 – DN300 | Giá tốt

Van bi mặt bích tay gạt

Là dạng thủ công, vận hành bằng tay gạt, thích hợp cho các van kích thước vừa và nhỏ, nơi không cần tự động hóa. Ưu điểm: chi phí thấp, đơn giản. Nhược điểm: không dùng cho hệ thống cần đóng mở từ xa hoặc tần suất thao tác cao.

Van bi mặt bích điều khiển điện

Gắn bộ truyền động điện (electric actuator) để điều khiển đóng/mở từ xa hoặc tự động theo hệ thống điều khiển PLC/SCADA. Thích hợp cho ứng dụng yêu cầu tích hợp điều khiển, giám sát, nhưng cần nguồn điện ổn định và bảo trì bộ điện.

Van bi mặt bích điều khiển khí nén

Dùng bộ truyền động khí nén (pneumatic actuator) — ưu điểm là tốc độ đóng/mở nhanh, an toàn trong môi trường dễ cháy nổ (không gây tia lửa), phù hợp trong nhiều nhà máy hóa chất/dầu khí. Tuy nhiên cần hệ thống khí nén sẵn có.

Van Bi Inox 304 lắp điều khiển khí nén | Đủ size – Sẵn kho

So sánh van bi mặt bích theo vật liệu

So sánh van bi mặt bích inox và van bi mặt bích thép carbon

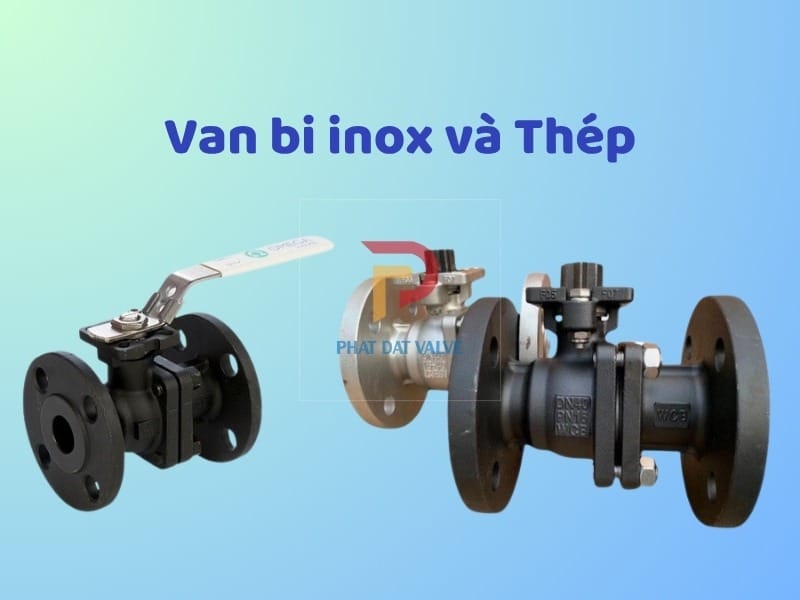

van bi mặt bích tay gạt — Van bi mặt bích tay gạt inox 304

Khả năng kháng ăn mòn: inox (đặc biệt 316) vượt trội; thép carbon kém hơn và cần phủ bảo vệ.
Chi phí: inox đắt hơn nhưng bù lại ít bảo trì, tuổi thọ cao; thép carbon rẻ ban đầu nhưng chi phí bảo trì có thể cao hơn.
Ứng dụng: inox cho nước, thực phẩm, hóa chất; thép carbon cho hơi, dầu, khí chịu áp lực lớn.

Ưu nhược điểm của inox 304, inox 316, thép carbon

Inox 304: Ưu — chống oxy hóa, giá hợp lý; Nhược — kém hơn 316 với môi trường chloride.
Inox 316: Ưu — chống ăn mòn mạnh, phù hợp nước biển/hóa chất; Nhược — giá cao.
Thép carbon: Ưu — chịu áp suất và nhiệt tốt, giá thấp; Nhược — dễ gỉ nếu tiếp xúc nước/ẩm, cần xử lý bề mặt.

Ứng dụng phù hợp của từng vật liệu

Inox 304: xử lý nước sạch, hệ thống thực phẩm, HVAC.
Inox 316: nước biển, hóa chất, dược phẩm, ngành thủy sản.
Thép carbon: hệ thống hơi, khí, dầu, ứng dụng công nghiệp nặng.

So sánh van bi mặt bích theo tiêu chuẩn áp lực

Van bi mặt bích inox 304 PN16

PN16 là lựa chọn phổ thông cho hệ thống nước và nhiều ứng dụng công nghiệp nhẹ. Khi thiết kế đường ống, PN16 đáp ứng phần lớn nhu cầu tại các nhà máy, tòa nhà công nghiệp.

Van bi mặt bích inox 304 PN25

Khi hệ thống vận hành ở áp suất hoặc nhiệt độ cao hơn, PN25 (cao hơn PN16) là lựa chọn an toàn hơn. PN25 thường dùng cho hệ hơi, hệ truyền nhiệt, hoặc các trạm bơm áp lực.

Van bi mặt bích cho áp lực cao PN40

PN40 hoặc cao hơn dùng trong các ứng dụng công nghiệp nặng, dầu khí hoặc đường ống truyền tải, nơi yêu cầu an toàn rất cao. Khi chọn PN40, vật liệu thân và seat cần tương thích để chịu ứng suất cao.

Chọn van bi mặt bích theo môi trường làm việc

Van bi mặt bích dùng cho nước biển

Nước biển rất ăn mòn; khuyến nghị inox 316 hoặc hợp kim đặc biệt (Duplex, Super Duplex) và sử dụng seat/gioăng chịu muối (PTFE/TFE, TFM). Lưu ý: kiểm tra vật liệu bulong mặt bích (thường cần inox 316 hoặc 2205) để tránh ăn mòn tế bào điện.

Van bi mặt bích chịu nhiệt độ cao

Các ứng dụng nhiệt (cháy hơi, dầu nóng) cần chọn vật liệu thân và seat chịu nhiệt (graphite seal, kim loại-to-metal seat) và kiểm tra bi, trục có xử lý bề mặt chịu nhiệt hay không. Thép hợp kim hoặc inox đặc chế thường dùng cho môi trường >200–300°C.

Van bi mặt bích cho hệ thống nước sạch

Ưu tiên inox 304, seat PTFE để đảm bảo vệ sinh, không phản ứng với thực phẩm. Chú ý bề mặt bi phải được đánh bóng nếu dùng cho ngành thực phẩm/dược.

Van bi mặt bích cho môi trường hóa chất

Môi trường ăn mòn nghiêm trọng đòi hỏi inox 316 hoặc vật liệu chống ăn mòn chuyên dụng; đôi khi cần lớp phủ nội bộ hoặc sử dụng vật liệu nhựa/FRP cho ống và seat.

Chọn van bi mặt bích theo kích thước và tiêu chuẩn kết nối

Van bi mặt bích DN50 PN16 tiêu chuẩn JIS

DN50 là kích thước phổ biến; khi mua, kiểm tra kích thước thực tế (OD/ID) và tiêu chuẩn mặt bích (JIS 10K/16K, DIN PN16, ANSI 150) để đảm bảo tương thích. Tiêu chuẩn JIS phổ biến ở châu Á nên dễ tìm phụ kiện thay thế.

Van bi mặt bích tiêu chuẩn DIN, ANSI

Tùy khu vực và nhà máy, tiêu chuẩn mặt bích khác nhau: DIN phổ biến châu Âu, ANSI phổ biến tại Bắc Mỹ. Khi nhập khẩu hoặc kết nối giữa thiết bị từ nhiều nguồn, đảm bảo tiêu chuẩn mặt bích phù hợp để tránh sai lệch lỗ bulong hoặc khoảng cách.

Kích thước phổ biến và lưu ý khi chọn

Phổ biến: DN15 → DN300+ tùy ứng dụng.
Lưu ý: đối với van kích thước lớn (DN≥200) thường cần bộ truyền động; kiểm tra rò rỉ seat ở áp suất thấp; đảm bảo khoảng không gian lắp đặt để tháo lắp mặt bích.

Thương hiệu van bi mặt bích được ưa chuộng

Các thương hiệu quốc tế

Trên thị trường có nhiều thương hiệu danh tiếng từ Nhật, Hàn, châu Âu, Mỹ — mỗi thương hiệu có tiêu chí chất lượng riêng. Khi chọn, chú ý chứng nhận chất lượng, tiêu chuẩn kiểm tra và lịch sử hoạt động của hãng.

Các thương hiệu trong nước

Nhiều nhà sản xuất, phân phối trong nước cung cấp van đóng gói hoặc lắp ráp theo yêu cầu. Ưu điểm: giao hàng nhanh, chi phí vận chuyển thấp, hỗ trợ kỹ thuật địa phương.

Cách nhận biết sản phẩm chính hãng

Kiểm tra CO/CQ (certificate of origin / quality).
Yêu cầu test report — test áp, test kín.
Kiểm tra mã số, logo trên thân van, tem bảo hành.
Mua qua đại lý ủy quyền, tránh hàng trôi nổi không rõ nguồn gốc.

Giá van bi mặt bích và yếu tố ảnh hưởng

Giá theo vật liệu chế tạo

Vật liệu quyết định phần lớn chi phí: Inox 316 > Inox 304 > Thép carbon > Gang. Ngoài vật liệu còn có mức hoàn thiện bề mặt, xử lý thermal, mạ hoặc phủ chống ăn mòn ảnh hưởng giá.

Giá theo kích thước và tiêu chuẩn

Van kích thước lớn, áp suất cao (PN25, PN40) có giá cao hơn do vật liệu nhiều hơn và yêu cầu gia công, kiểm tra nghiệm ngặt. Tiêu chuẩn ANSI/DIN có thể làm tăng giá vì dung sai và vật liệu yêu cầu.

Giá theo thương hiệu và xuất xứ

Hàng nhập khẩu từ Nhật/Châu Âu thường có giá cao hơn nhưng đi kèm chất lượng/giấy tờ; sản phẩm từ các nước khác (Đài Loan, Hàn, Trung Quốc) có nhiều mức giá, cần cân nhắc chất lượng.

Mẹo lựa chọn van bi mặt bích tối ưu chi phí

Chọn đúng loại, tránh lãng phí tính năng

Đừng mua van điều khiển điện nếu hệ thống không cần tự động; ngược lại, tránh sử dụng van tay gạt ở nơi cần đóng mở thường xuyên — vì chi phí vận hành tăng do nhân công và thời gian.

Ưu tiên thương hiệu uy tín

Một nhà sản xuất có uy tín sẽ cung cấp CO/CQ, bảo hành và hỗ trợ kỹ thuật. Chi phí ban đầu cao hơn thường bù lại bằng ít sự cố và chi phí bảo trì thấp.

Lưu ý khi mua online và offline

Mua online: tiện nhưng kiểm tra kỹ thông số, hỏi rõ chính sách đổi trả.
Mua offline: có thể kiểm tra thực tế, đàm phán phụ kiện, bảo hành.
Luôn yêu cầu test áp suất và chứng nhận kèm theo lô hàng.

Kết luận – Cách chọn van bi mặt bích phù hợp nhất

Tóm tắt các yếu tố quan trọng

Khi chọn van bi mặt bích, hãy cân nhắc: môi trường làm việc (ăn mòn/nhiệt/áp suất) → vật liệu → kích thước & PN → kiểu điều khiển → tiêu chuẩn mặt bích → thương hiệu & chứng nhận. Mỗi yếu tố quyết định hiệu suất, độ bền và chi phí vận hành dài hạn.

Gợi ý mua hàng từ nhà cung cấp uy tín

Yêu cầu đầy đủ CO/CQ và báo cáo test (đặc biệt test áp suất và test kín).
Chọn nhà cung cấp có hậu mãi, bảo hành và khả năng cung cấp phụ tùng thay thế.
Nếu cần tích hợp điều khiển, chọn nhà cung cấp có khả năng tư vấn bộ truyền động (điện/khí nén) phù hợp.
Với ứng dụng an toàn (hơi, dầu khí), ưu tiên sản phẩm có chứng nhận chuyên ngành và báo cáo kiểm tra năng lực.
