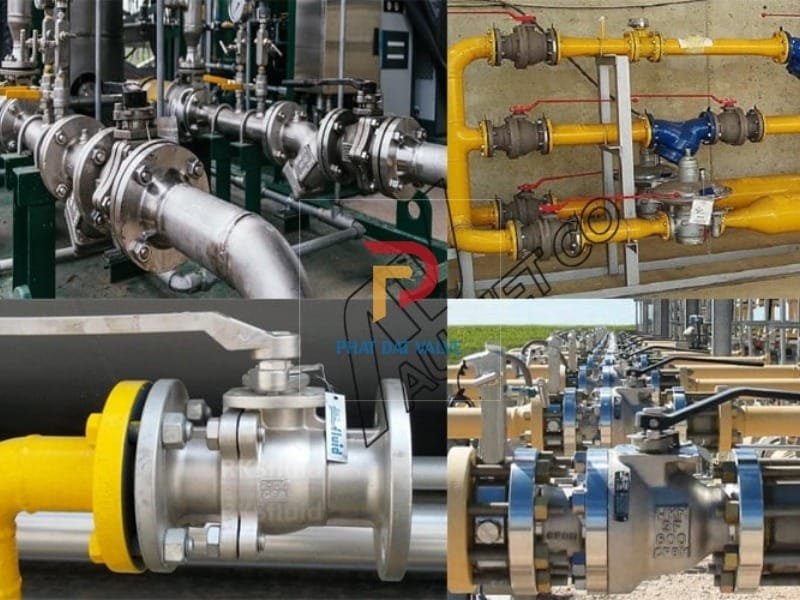

Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật

Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật

Việc lắp đặt van bi mặt bích inox PN16 đúng kỹ thuật đóng vai trò cực kỳ quan trọng trong việc đảm bảo hiệu suất và độ an toàn của toàn bộ hệ thống đường ống.

Nếu van được lắp sai cách, có thể dẫn đến rò rỉ, giảm áp suất, kẹt tay gạt hoặc thậm chí nổ đường ống khi chịu áp cao. Ngoài ra, lắp đặt không chuẩn còn khiến gioăng nhanh hỏng, làm giảm tuổi thọ của van và tốn kém chi phí bảo trì.

Giới thiệu chung về van bi mặt bích inox PN16

Van bi mặt bích inox PN16 là thiết bị dùng để đóng, mở hoặc điều tiết dòng chảy trong các hệ thống đường ống nước, hơi, khí nén và hóa chất.

Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật

Sản phẩm được chế tạo từ inox 304 hoặc inox 316, giúp chống ăn mòn, chịu nhiệt và chịu áp lực tốt.

Với kết nối mặt bích tiêu chuẩn PN16, van dễ lắp đặt, đảm bảo độ kín và vận hành ổn định.

Nhờ độ bền cao và tính linh hoạt, van bi mặt bích inox PN16 chính hãng là lựa chọn tối ưu cho các công trình công nghiệp và dân dụng hiện nay.

Van bi mặt bích là gì? Cấu tạo, nguyên lý & ứng dụng thực tế

Hướng dẫn cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật

Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật
Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật

Bước 2: Xác định hướng lắp van

Xác định hướng dòng chảy theo ký hiệu mũi tên trên thân van. Đặt van đúng chiều để đảm bảo hoạt động ổn định và tránh rò rỉ.

Bước 3: Căn chỉnh mặt bích

Căn thẳng hai đầu mặt bích của đường ống và van, đảm bảo đồng tâm. Sử dụng gioăng làm kín đúng tiêu chuẩn PN16 để tránh hở khí hoặc nước.

Bước 4: Siết bulong đều lực

Siết chặt bulong theo hình chéo đối xứng, không siết lệch một bên. Điều này giúp lực phân bố đều, tránh nứt mặt bích hoặc méo gioăng.

Bước 5: Kiểm tra và vận hành thử

Sau khi lắp xong, mở thử van để kiểm tra độ kín, độ nhẹ tay gạt và quan sát xem có rò rỉ không. Nếu phát hiện sự cố, dừng lại và điều chỉnh ngay.


Lưu ý kỹ thuật:

  • Dùng gioăng chịu nhiệt hoặc PTFE cho hệ thống hơi nóng, hóa chất.

  • Không siết quá chặt bulong gây biến dạng mặt bích.

  • Nên mua van bi mặt bích inox PN16 chính hãng để đảm bảo kích thước và độ kín đạt chuẩn.

Những lỗi thường gặp khi lắp đặt và cách khắc phục

Những lỗi thường gặp khi lắp đặt van bi mặt bích inox PN16
Những lỗi thường gặp khi lắp đặt van bi mặt bích inox PN16

1. Lắp sai hướng dòng chảy

Nhiều trường hợp van bị lắp ngược chiều so với hướng mũi tên trên thân van. Điều này khiến dòng chảy không ổn định, gây rò rỉ và hư hại gioăng.
Cách khắc phục: Kiểm tra ký hiệu Flow Direction hoặc mũi tên trên thân van trước khi lắp đặt.

2. Siết bulong không đều lực

Siết bulong lệch một bên hoặc quá chặt có thể làm méo mặt bích, gây hở và giảm độ kín của hệ thống.
Cách khắc phục: Siết bulong theo hình chéo đối xứng, tăng lực dần và kiểm tra đều tay.

3. Không vệ sinh mặt bích và gioăng trước khi lắp

Bụi, dầu hoặc gỉ sét bám trên bề mặt khiến gioăng không khít, dễ rò rỉ khi vận hành.
Cách khắc phục: Lau sạch bề mặt tiếp xúc, kiểm tra gioăng trước khi lắp.

4. Không thử kín sau khi lắp đặt

Bỏ qua bước kiểm tra khiến lỗi nhỏ không được phát hiện sớm, dẫn đến hư hại khi vận hành.
Cách khắc phục: Sau khi lắp, mở van kiểm tra áp lực và độ kín trước khi đưa vào sử dụng chính thức.

5. Dùng sai loại van hoặc phụ kiện không đúng tiêu chuẩn

Sử dụng van không đạt chuẩn PN16 hoặc gioăng – bulong không đồng bộ sẽ làm giảm độ an toàn của hệ thống.
Cách khắc phục: Chỉ nên mua van bi mặt bích inox PN16 chính hãng và dùng phụ kiện đạt tiêu chuẩn tương ứng.

Báo giá van bi mặt bích inox PN16 mới nhất

Cách lắp đặt van bi mặt bích inox PN16 chuẩn kỹ thuật
Kích cỡ (DN)Vật liệuXuất xứ / hãngGiá tham khảo*
DN15Inox 304, inox tiêu chuẩn PN16“Van bi mặt bích inox tay gạt” – InoxTKkhoảng 535.000 ₫
DN20Inox (304)Thương hiệu Inox Menkhoảng 650.000 ₫
DN50 – DN250Inox 304Van công nghiệp Phát Đạt (xuất xứ Đài Loan / Trung Quốc)1.200.000 – 12.000.000 ₫
DN40Inox 1.4408 (tương đương inox cao cấp)Landefeld, DN40-PN16 (3-piece)522,64 € ~ (tuỳ thuế + vận chuyển)
DN100InoxLandefeld, compact flanged DN100-PN161.998,41 € ~
