Các tiêu chuẩn đường ống công nghiệp cần biết (DN, PN, SCH, bảng quy đổi)
Th3
Trong các hệ thống đường ống công nghiệp, việc hiểu rõ các tiêu chuẩn đường ống kỹ thuật là điều rất quan trọng để lựa chọn thiết bị chính xác và đảm bảo hệ thống vận hành ổn định. Khi làm việc với các thiết bị như van công nghiệp, ống thép, mặt bích hoặc phụ kiện đường ống, chúng ta thường bắt gặp các ký hiệu quen thuộc như DN, PN, SCH, Class, inch, mm.
Những ký hiệu này đại diện cho các tiêu chuẩn kỹ thuật trong ngành piping, giúp xác định các thông số quan trọng như:
Kích thước đường ống
Áp lực làm việc
Độ dày thành ống
Khả năng kết nối giữa các thiết bị
Nếu không hiểu rõ ý nghĩa của các tiêu chuẩn này, việc lựa chọn thiết bị có thể dẫn đến sai kích thước, sai áp lực làm việc hoặc không tương thích với hệ thống hiện có.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu các tiêu chuẩn đường ống công nghiệp quan trọng nhất, bao gồm:
DN – kích thước danh nghĩa của đường ống
PN – áp lực danh nghĩa của thiết bị
SCH – tiêu chuẩn độ dày ống
Bảng quy đổi DN và inch sang mm
So sánh PN và Class
So sánh SCH và STD
Những kiến thức này đặc biệt hữu ích cho kỹ sư cơ điện, kỹ thuật viên, nhà thầu thi công và người làm việc trong lĩnh vực van – đường ống công nghiệp.

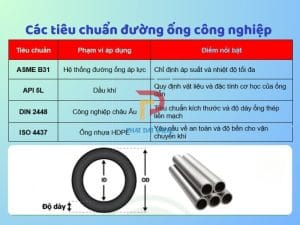

Tiêu chuẩn đường ống công nghiệp là gì
Tiêu chuẩn đường ống công nghiệp là hệ thống các quy định kỹ thuật được quốc tế hoặc các tổ chức kỹ thuật ban hành, nhằm đảm bảo sự thống nhất trong thiết kế, sản xuất và lắp đặt các thiết bị trong hệ thống piping.
Các tiêu chuẩn này quy định những yếu tố như:
Kích thước đường kính của ống
Độ dày thành ống
Áp lực làm việc tối đa
Tiêu chuẩn kết nối giữa các thiết bị
Vật liệu sản xuất
Nhờ có các tiêu chuẩn này, các thiết bị như van công nghiệp, ống thép, mặt bích, phụ kiện có thể kết nối với nhau một cách chính xác, dù được sản xuất ở các quốc gia khác nhau.
Ví dụ:
Một hệ thống đường ống có thể bao gồm:
Ống thép tiêu chuẩn SCH40
Van cổng DN100 PN16
Mặt bích tiêu chuẩn JIS10K
Nhờ tuân theo cùng các tiêu chuẩn kỹ thuật, các thiết bị này có thể lắp ráp chính xác và đảm bảo độ kín của hệ thống.
Các tiêu chuẩn phổ biến trong ngành đường ống hiện nay bao gồm:
DN – tiêu chuẩn kích thước danh nghĩa
PN – tiêu chuẩn áp lực
SCH – tiêu chuẩn độ dày ống
Class – tiêu chuẩn áp lực theo hệ ANSI
Inch / mm – đơn vị đo kích thước
👉 Nếu bạn muốn hiểu rõ hơn về cách xác định kích thước đường ống, hãy tham khảo bài viết chi tiết: DN là gì trong đường ống công nghiệp.
DN là gì trong tiêu chuẩn đường ống công nghiệp
DN là một trong những ký hiệu phổ biến nhất trong ngành đường ống và van công nghiệp.

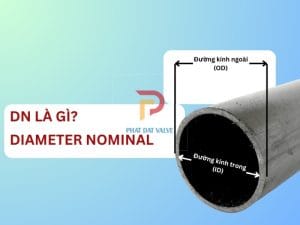

DN là viết tắt của Diameter Nominal, có nghĩa là đường kính danh nghĩa của đường ống hoặc thiết bị.
Đây là thông số dùng để xác định kích thước tiêu chuẩn của đường ống, giúp các thiết bị như:
van công nghiệp
mặt bích
phụ kiện đường ống
có thể kết nối với nhau một cách chính xác.
Ví dụ các kích thước DN phổ biến
Trong thực tế, khi nhìn thấy ký hiệu trên thiết bị:
DN100
Điều này có nghĩa thiết bị đó có đường kính danh nghĩa khoảng 100mm.
DN được sử dụng rất rộng rãi trên:
van bi
van cổng
van bướm
mặt bích
ống thép
phụ kiện ren hoặc hàn
Việc hiểu đúng kích thước DN giúp tránh các lỗi phổ biến như lắp sai kích thước van hoặc mặt bích.
👉 Để hiểu rõ chi tiết hơn về khái niệm và ứng dụng của DN, bạn có thể xem bài viết: DN là gì trong đường ống.
PN là gì trong van và đường ống
PN là ký hiệu thường thấy trên các thiết bị như van công nghiệp và mặt bích.

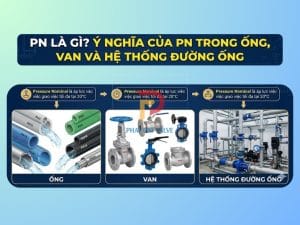

PN là viết tắt của Pressure Nominal, có nghĩa là áp lực danh nghĩa của thiết bị.
Thông số PN cho biết mức áp lực tối đa mà thiết bị có thể chịu được trong điều kiện tiêu chuẩn.
Các cấp PN phổ biến
| PN | Áp lực tối đa |
|---|---|
| PN10 | 10 bar |
| PN16 | 16 bar |
| PN25 | 25 bar |
| PN40 | 40 bar |
Ví dụ:
Một van có ký hiệu:
DN100 PN16
có nghĩa là:
đường kính danh nghĩa 100mm
áp lực làm việc tối đa 16 bar
Thông số PN giúp kỹ sư lựa chọn thiết bị phù hợp với áp lực làm việc của hệ thống.
Nếu chọn thiết bị có PN thấp hơn áp lực thực tế, hệ thống có thể gặp nguy cơ:
rò rỉ
nứt vỡ thiết bị
mất an toàn vận hành
PN thường xuất hiện trong các tiêu chuẩn:
DIN
JIS
EN
👉 Nếu bạn muốn tìm hiểu kỹ hơn về các cấp áp lực PN, hãy xem bài viết: PN là gì trong van công nghiệp.
SCH là gì trong đường ống
Trong ngành đường ống thép, SCH là tiêu chuẩn dùng để xác định độ dày của thành ống.
SCH là viết tắt của từ Schedule.
Khác với DN dùng để xác định đường kính ống, SCH được dùng để xác định độ dày của thành ống.
Độ dày này ảnh hưởng trực tiếp đến:
khả năng chịu áp lực của ống
độ bền cơ học
tuổi thọ của hệ thống
Các loại SCH phổ biến
Trong ngành piping, các loại SCH được sử dụng phổ biến bao gồm:
SCH10
SCH20
SCH40
SCH80
SCH160
Ví dụ:
Ống thép 6 inch SCH40
có nghĩa là:
đường kính 6 inch
độ dày thành ống theo tiêu chuẩn SCH40
Thông thường:
SCH càng lớn → thành ống càng dày → chịu áp lực cao hơn.
Việc lựa chọn đúng SCH giúp đảm bảo hệ thống có thể hoạt động ổn định và an toàn trong môi trường áp lực cao.
👉 Nếu bạn muốn hiểu chi tiết hơn về tiêu chuẩn này, hãy tham khảo bài viết: SCH là gì trong đường ống công nghiệp, SCH20 dày bao nhiêu? Cách tra độ dày ống thép tiêu chuẩn SCH chính xác
Bảng quy đổi DN sang mm và inch

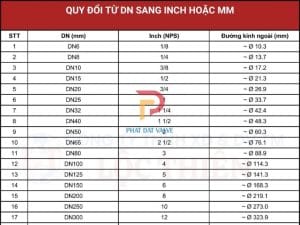

Trong thực tế, DN không phải lúc nào cũng thể hiện chính xác kích thước thực của ống. Vì vậy, người ta thường sử dụng bảng quy đổi DN sang mm hoặc inch để xác định kích thước cụ thể.
Bảng quy đổi DN phổ biến
Bảng quy đổi này giúp kỹ sư và kỹ thuật viên:
chọn đúng kích thước van
chọn mặt bích phù hợp
thiết kế hệ thống đường ống chính xác
Ngoài ra, bảng quy đổi còn giúp chuyển đổi giữa hệ mét và hệ inch trong các tiêu chuẩn quốc tế.
👉 Để xem đầy đủ bảng quy đổi từ DN6 đến DN2000, bạn có thể tham khảo bài viết: Bảng quy đổi DN sang mm và inch chi tiết.
Bảng quy đổi inch sang mm
Trong các tiêu chuẩn kỹ thuật của Mỹ như ANSI, ASME hoặc ASTM, kích thước đường ống thường được thể hiện bằng inch.
Trong khi đó, nhiều quốc gia khác lại sử dụng hệ mm.
Vì vậy việc quy đổi inch sang mm là điều rất cần thiết trong quá trình thiết kế và lắp đặt hệ thống.
Một số kích thước inch phổ biến
Việc hiểu rõ bảng quy đổi inch giúp:
chọn đúng kích thước ống
kết nối đúng mặt bích
tránh nhầm lẫn giữa các tiêu chuẩn quốc tế.
👉 Bạn có thể xem bảng quy đổi đầy đủ tại bài viết: 1 inch bằng bao nhiêu mm trong đường ống.
So sánh PN và Class
Ngoài PN, trong các tiêu chuẩn của Mỹ người ta thường sử dụng Class để biểu thị cấp áp lực của thiết bị.
Class là tiêu chuẩn áp lực trong hệ thống ANSI / ASME.
Các cấp Class phổ biến
Class 150
Class 300
Class 600
Class 900
Các cấp Class này được sử dụng phổ biến trong:
van tiêu chuẩn ANSI
mặt bích ANSI
hệ thống đường ống dầu khí

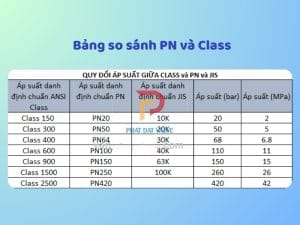

Bảng so sánh PN và Class
Tuy nhiên, cần lưu ý rằng PN và Class không hoàn toàn tương đương, vì chúng được xây dựng theo các tiêu chuẩn khác nhau.
👉 Để hiểu rõ sự khác biệt và cách quy đổi giữa hai hệ thống này, bạn có thể xem bài viết: So sánh PN và Class trong đường ống công nghiệp.
SCH và STD khác nhau như thế nào
Ngoài SCH, trong ngành đường ống còn tồn tại một tiêu chuẩn khác là STD.
STD là viết tắt của Standard Weight, nghĩa là độ dày tiêu chuẩn của ống thép.
Trước đây STD được sử dụng khá phổ biến, tuy nhiên hiện nay phần lớn hệ thống đã chuyển sang sử dụng SCH.
Mối quan hệ giữa STD và SCH
| Tiêu chuẩn | Tương đương |
|---|---|
| STD | SCH40 |
| XS | SCH80 |
| XXS | SCH160 |
Điều này có nghĩa:
STD gần tương đương với SCH40
XS tương đương SCH80
Ngày nay trong các bản vẽ kỹ thuật và tài liệu thiết kế, SCH được sử dụng phổ biến hơn STD.
👉 Nếu bạn muốn tìm hiểu kỹ hơn về sự khác biệt giữa hai tiêu chuẩn này, hãy tham khảo bài viết: SCH vs STD trong đường ống thép.
Kết luận
Trong ngành đường ống công nghiệp và van công nghiệp, các tiêu chuẩn kỹ thuật đóng vai trò rất quan trọng trong việc thiết kế, lắp đặt và vận hành hệ thống.
Một số tiêu chuẩn quan trọng mà kỹ sư và kỹ thuật viên cần nắm rõ bao gồm:
DN – xác định kích thước danh nghĩa của đường ống
PN – xác định áp lực làm việc của thiết bị
SCH – xác định độ dày thành ống
Inch và mm – đơn vị đo kích thước đường ống
Class – tiêu chuẩn áp lực theo hệ ANSI
Việc hiểu rõ các tiêu chuẩn này giúp:
lựa chọn thiết bị phù hợp
đảm bảo tính tương thích giữa các thành phần trong hệ thống
nâng cao độ an toàn và tuổi thọ của đường ống.
Nếu bạn muốn tìm hiểu sâu hơn về từng tiêu chuẩn, hãy tham khảo các bài viết chi tiết sau:
DN là gì trong đường ống công nghiệp
PN là gì trong van công nghiệp
SCH là gì trong đường ống thép
Bảng quy đổi DN sang mm và inch
So sánh PN và Class
So sánh SCH và STD
Những kiến thức này sẽ giúp bạn làm chủ các tiêu chuẩn kỹ thuật quan trọng trong ngành đường ống công nghiệp.
