Mặt bích rỗng là một bộ phận cơ khí dùng để kết nối hai đầu đường ống, hoặc kết nối đường ống với van, thiết bị trong hệ thống công nghiệp. Mặt bích giúp tạo nên mối nối chắc chắn, kín khít, dễ tháo lắp, bảo trì mà vẫn đảm bảo chịu được áp lực và nhiệt độ trong quá trình vận hành.
Mặt bích thường có hình tròn, được gia công chính xác với các lỗ bulông xung quanh để liên kết với mặt bích đối diện bằng bulông, đệm kín (gasket). Vật liệu chế tạo mặt bích có thể là:
-
Thép carbon
-
Inox 304, 316
-
Đi bộ
-
Đồng, hợp kim
Tùy yêu cầu áp lực, môi trường làm việc, người ta sử dụng các loại mặt bích khác nhau: mặt bích rỗng, mặt bích mù, mặt bích hàn cổ, mặt bích ren,…
Mặt bích rỗng là gì?

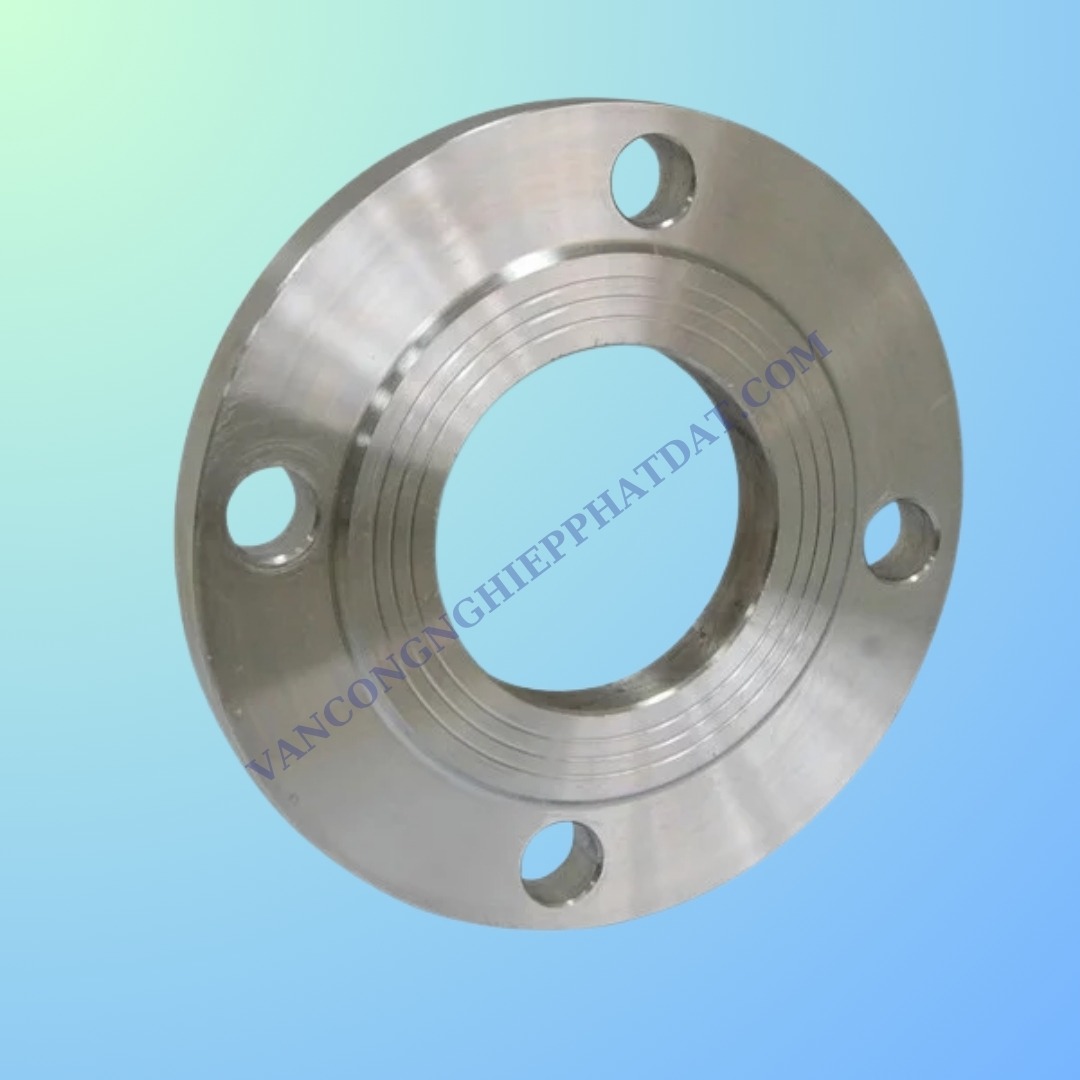

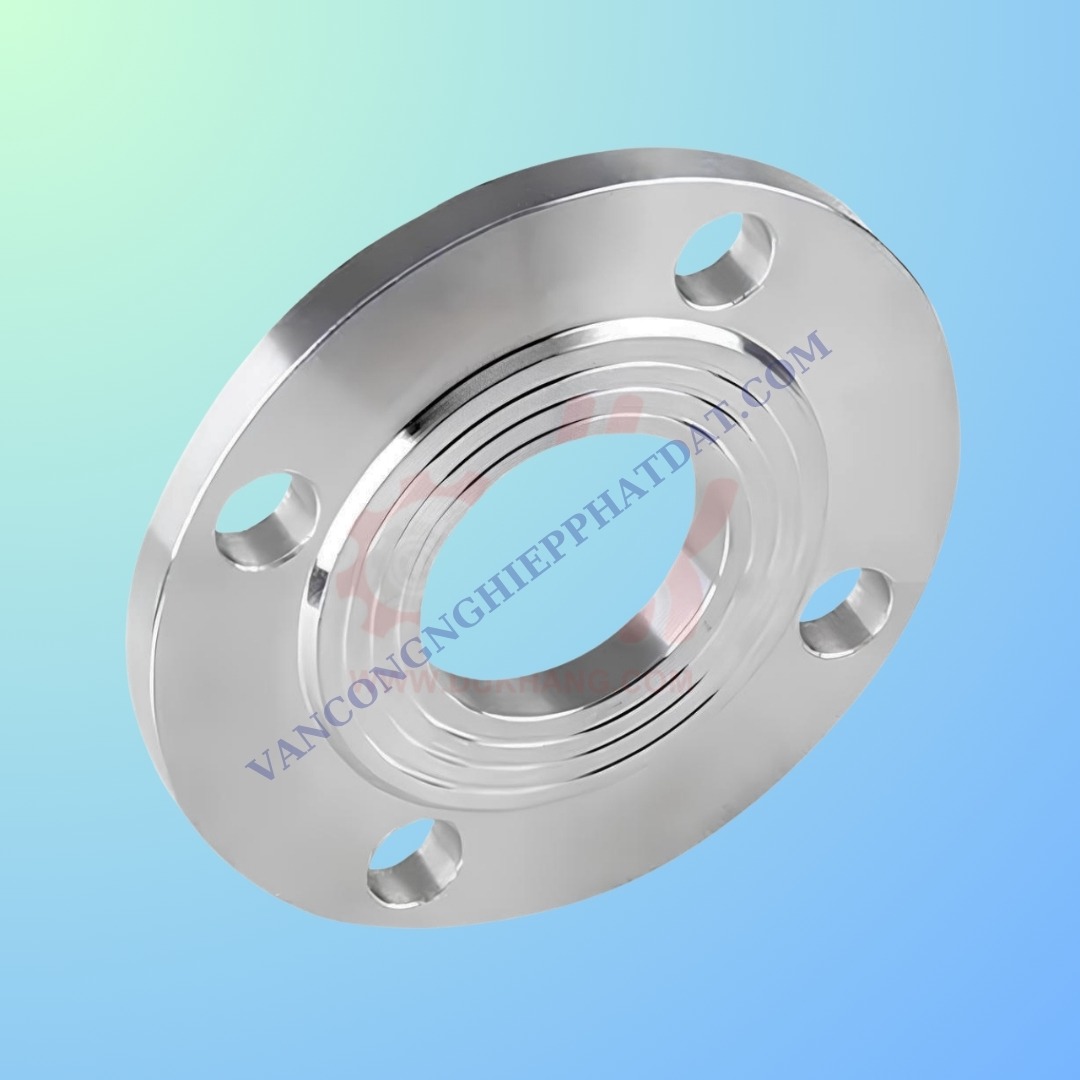

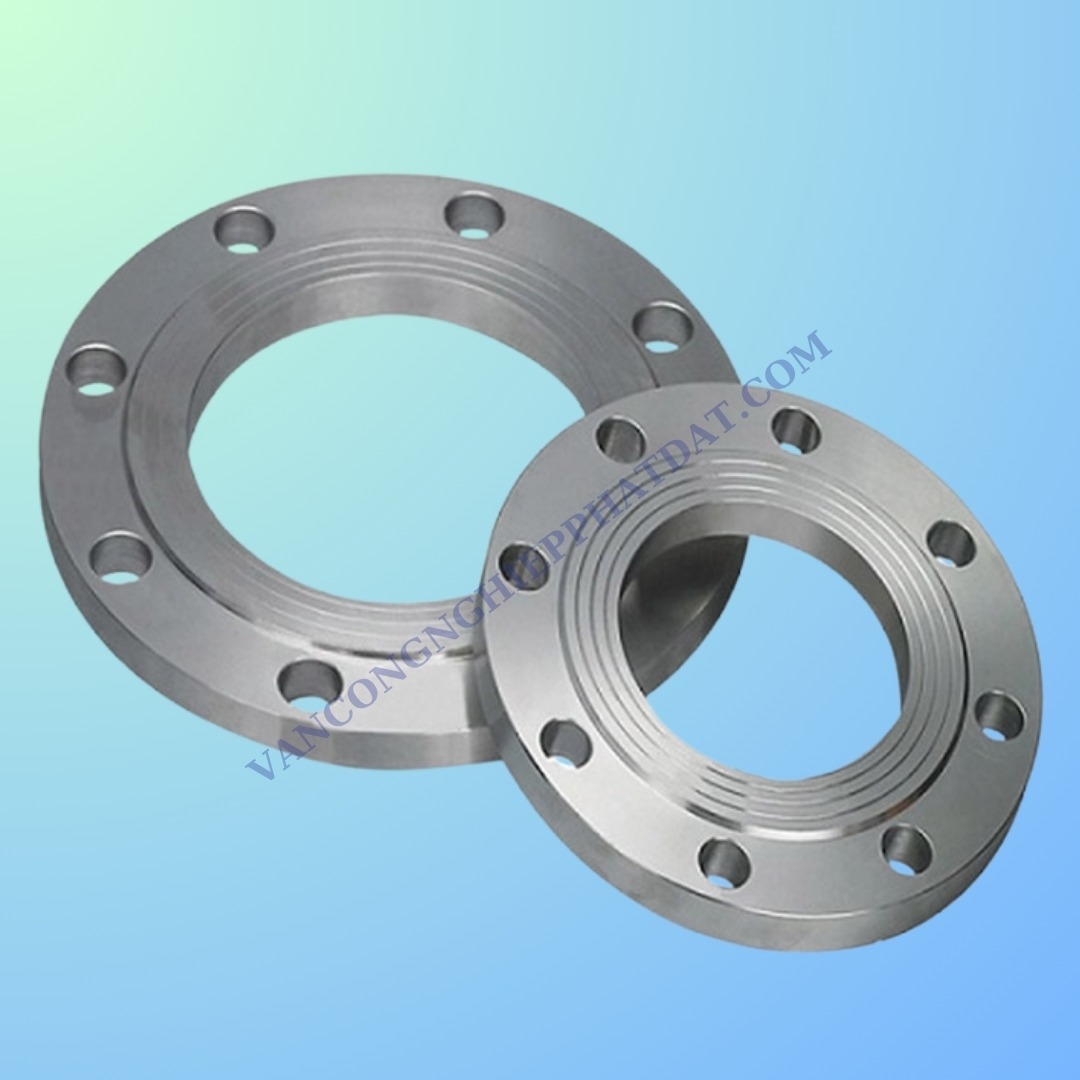

Mặt bích rỗng là loại mặt bích có lỗ xuyên tâm ở giữa, cho phép môi chất (nước, hơi, khí, dầu…) đi qua. Đây là loại mặt bích được sử dụng phổ biến nhất trong các hệ thống đường ống vì nó đóng vai trò kết nối và dẫn truyền môi chất giữa các đoạn ống hoặc giữa ống với van, thiết bị.
Đặc điểm của mặt bích rỗng:
✅ Hình tròn, có lỗ trung tâm đúng với kích thước danh nghĩa của ống (DN).
✅ Có các lỗ bulông bố trí đều trên vành ngoài để liên kết bằng bulông.
✅ Độ dày, đường kính ngoài, số lỗ bulông và kích thước lỗ bulông phụ thuộc vào tiêu chuẩn chế tạo.
Phân loại mặt bích rỗng:
-
Mặt bích rỗng hàn cổ (Welding Neck Flange): Có cổ dài, hàn với ống, chịu áp cao.
-
Mặt bích rỗng hàn trượt (Slip-on Flange): Lắp chụp vào ống, hàn 2 mép.
-
Mặt bích rỗng lồng (Socket Weld Flange): Dùng cho ống nhỏ, hàn một đầu.
-
Mặt bích rỗng ren (Threaded Flange): Lắp bằng ren, không cần hàn.
Tiêu chuẩn mặt bích DIN PN16
Tiêu chuẩn DIN PN16 là tiêu chuẩn mặt bích của Đức (Châu Âu), áp dụng cho các hệ thống đường ống có áp lực danh nghĩa 16 bar (~1.6 MPa). Đây là tiêu chuẩn phổ biến cho các hệ thống công nghiệp cần độ kín khít cao.
Đặc điểm:
-
Áp lực làm việc: 16 bar.
-
Đơn vị đo: mm.
-
Đường kính ngoài và lỗ bulông thiết kế theo bảng tiêu chuẩn DIN.
-
Vật liệu: Thép carbon, inox, gang…
-
Sử dụng cho các ngành: dầu khí, hóa chất, khí nén, hơi…
Ưu điểm:
Độ bền cao, chịu áp lực tốt.
Được sản xuất đồng bộ, chính xác, dễ lắp đặt.
Phù hợp với nhiều hệ thống tiêu chuẩn châu Âu.

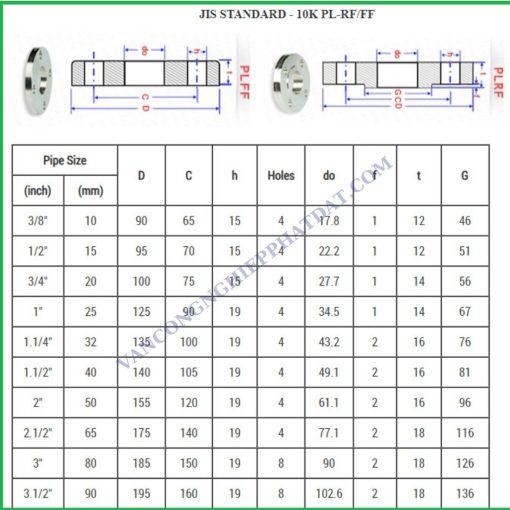

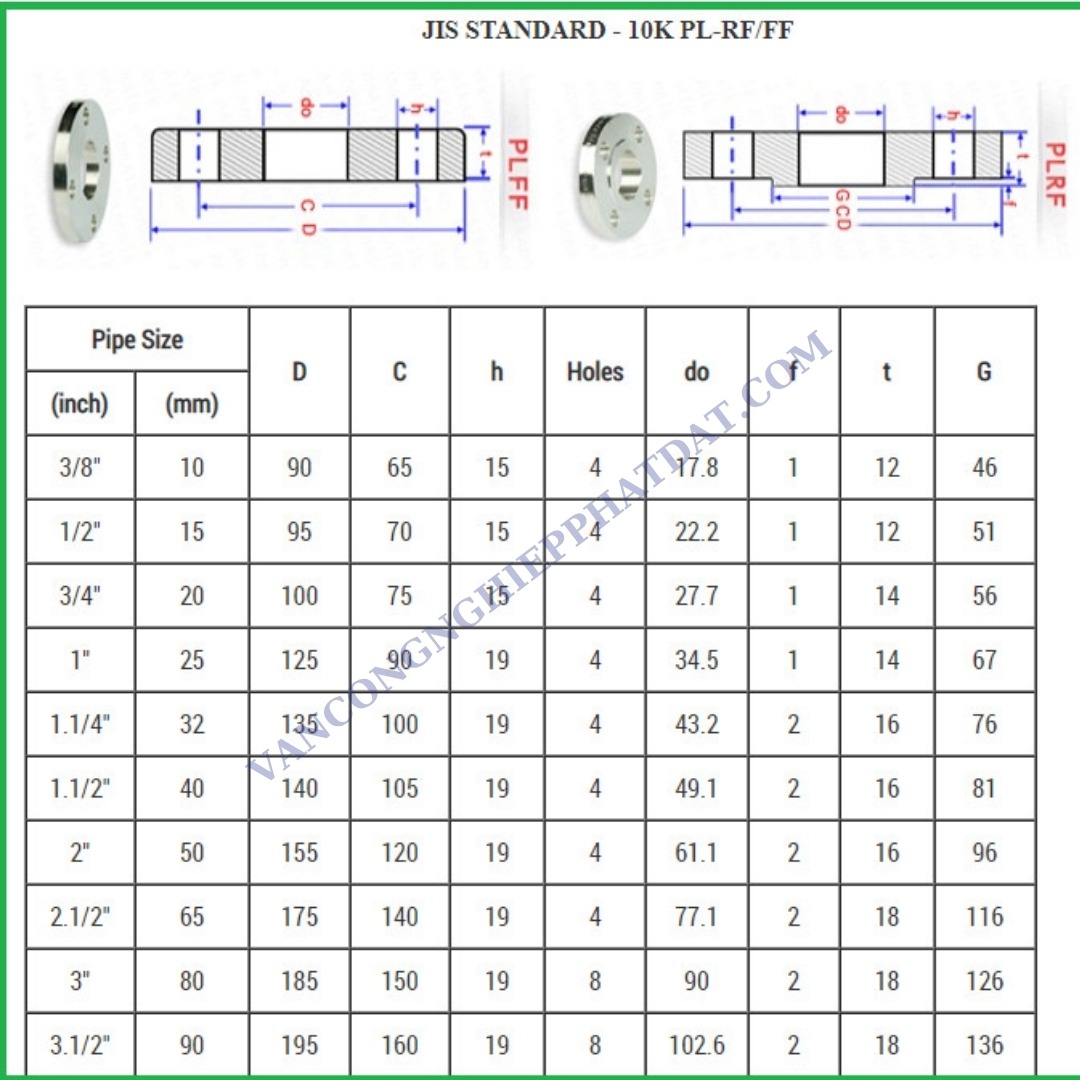

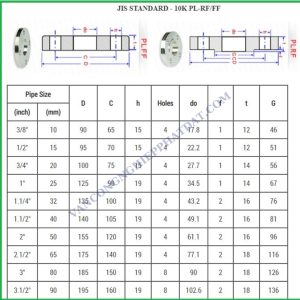

Tiêu chuẩn mặt bích JIS 10K
Tiêu chuẩn JIS 10K của Nhật Bản được sử dụng rộng rãi ở Việt Nam trong các hệ thống nước, hơi, PCCC.
Đặc điểm:
-
Áp lực danh nghĩa: ~10 kg/cm² (~1 MPa).
-
Đơn vị đo: mm.
-
Đường kính ngoài và số lỗ bulông nhỏ gọn hơn DIN PN16.
-
Vật liệu: Gang, thép, inox…
-
Ứng dụng: Hệ thống hơi, nước, PCCC, công nghiệp nhẹ.
Ưu điểm:
Giá thành hợp lý, dễ mua.
Nhỏ gọn, nhẹ, thuận tiện thi công.
Được sử dụng nhiều tại thị trường Việt Nam.
So sánh mặt bích rỗng DIN PN16 và JIS 10K
| Tiêu chí | DIN PN16 | Tiêu chuẩn JIS 10K |
|---|---|---|
| Áp lực danh nghĩa | 16 thanh | ~10kg/cm² |
| Đường kính ngoài | Lớn hơn JIS 10K cùng DN | Nhỏ gọn hơn DIN |
| Số lỗ bulông | Nhiều hơn hoặc bằng JIS 10K | Ít hơn DIN cùng DN |
| Ứng dụng | Công nghiệp nặng, hóa chất, dầu khí | Nước, hơi, PCCC |
Lưu ý: Không lắp lẫn mặt bích khác tiêu chuẩn để tránh sai lệch lỗ bulông, hở, mất kín.
Ưu điểm của mặt bích rỗng
Đảm bảo kết nối kín khít cho đường ống.
Dễ tháo lắp, thuận tiện cho bảo trì, thay thế.
Đa dạng tiêu chuẩn, vật liệu, đáp ứng nhiều yêu cầu kỹ thuật.
Sử dụng được cho hệ thống áp lực thấp đến cao.
Vật liệu mặt bích rỗng phổ biến
✔ Thép carbon (A105): Giá tốt, chịu áp lực cao, dùng trong dầu khí, hóa chất.
✔ Inox (304, 316): Chịu ăn mòn tốt, dùng trong thực phẩm, nước sạch, hóa chất.
✔ Gang (GGG40): Dùng cho nước, hơi, giá rẻ hơn thép, inox.
Ứng dụng của mặt bích rỗng
✅ Hệ thống cấp thoát nước nhà máy, tòa nhà.
✅ Đường ống dầu khí, hóa chất.
✅ Hệ thống khí nén, hơi công nghiệp.
✅ Nhà máy nhiệt điện, lò hơi, PCCC.
Kinh nghiệm chọn mặt bích rỗng
Xác định rõ:
-
Đường kính danh nghĩa DN của ống.
-
Áp lực làm việc (PN hoặc K).
-
Vật liệu phù hợp với môi chất.
-
Tiêu chuẩn lắp đặt (DIN PN16, JIS 10K…).
Chọn đúng bề mặt tiếp xúc (Flat Face, Raised Face, Ring Type Joint) để đảm bảo kín.
Nên sử dụng mặt bích cùng tiêu chuẩn với thiết bị và đường ống để dễ lắp đặt, tránh rò rỉ.
Kết luận
Mặt bích rỗng là sản phẩm không thể thiếu trong các hệ thống đường ống công nghiệp, giúp kết nối, dẫn truyền môi chất an toàn và hiệu quả. Việc lựa chọn đúng tiêu chuẩn như tiêu chuẩn mặt bích DIN PN16, tiêu chuẩn mặt bích JIS 10K sẽ giúp hệ thống đạt hiệu quả vận hành, hạn chế sự cố rò rỉ, đảm bảo an toàn.
Nếu bạn cần báo giá hoặc tư vấn chi tiết hơn về mặt bích rỗng theo từng tiêu chuẩn, vật liệu, vui lòng liên hệ đội ngũ kỹ thuật của chúng tôi!
