Mặt bích là gì?
Mặt bích là một bộ phận cơ khí được dùng để kết nối các đoạn đường ống, ống với van, hoặc ống với thiết bị trong hệ thống đường ống công nghiệp. Mặt bích được thiết kế với các lỗ bulông xung quanh và gắn vào đầu ống bằng hàn hoặc bắt bulông để tạo thành mối nối chắc chắn và kín khít.
Sự khác nhau giữa các loại mặt bích tại đây!
Mặt bích đóng vai trò rất quan trọng trong việc:
Tăng khả năng tháo lắp, bảo trì, sửa chữa hệ thống ống.
Tăng độ kín, đảm bảo an toàn khi hệ thống hoạt động ở áp lực cao hoặc có môi chất nguy hiểm.
Hạn chế rò rỉ, thất thoát chất lỏng, khí trong đường ống.
Hiện nay, mặt bích được chế tạo từ nhiều loại vật liệu như: thép carbon, inox, gang, đồng… và tuân thủ nhiều tiêu chuẩn quốc tế như JIS, DIN, ANSI/ASME.

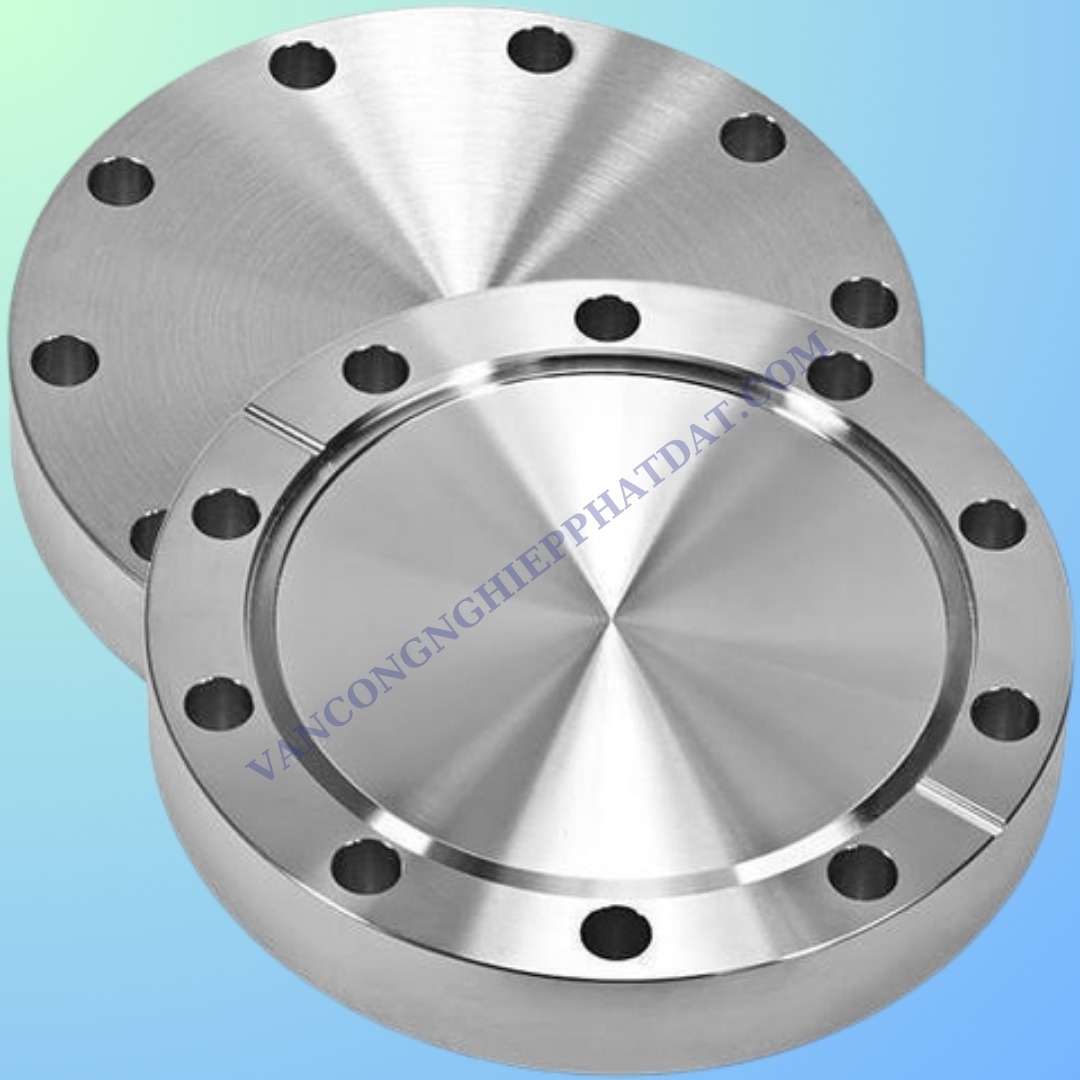

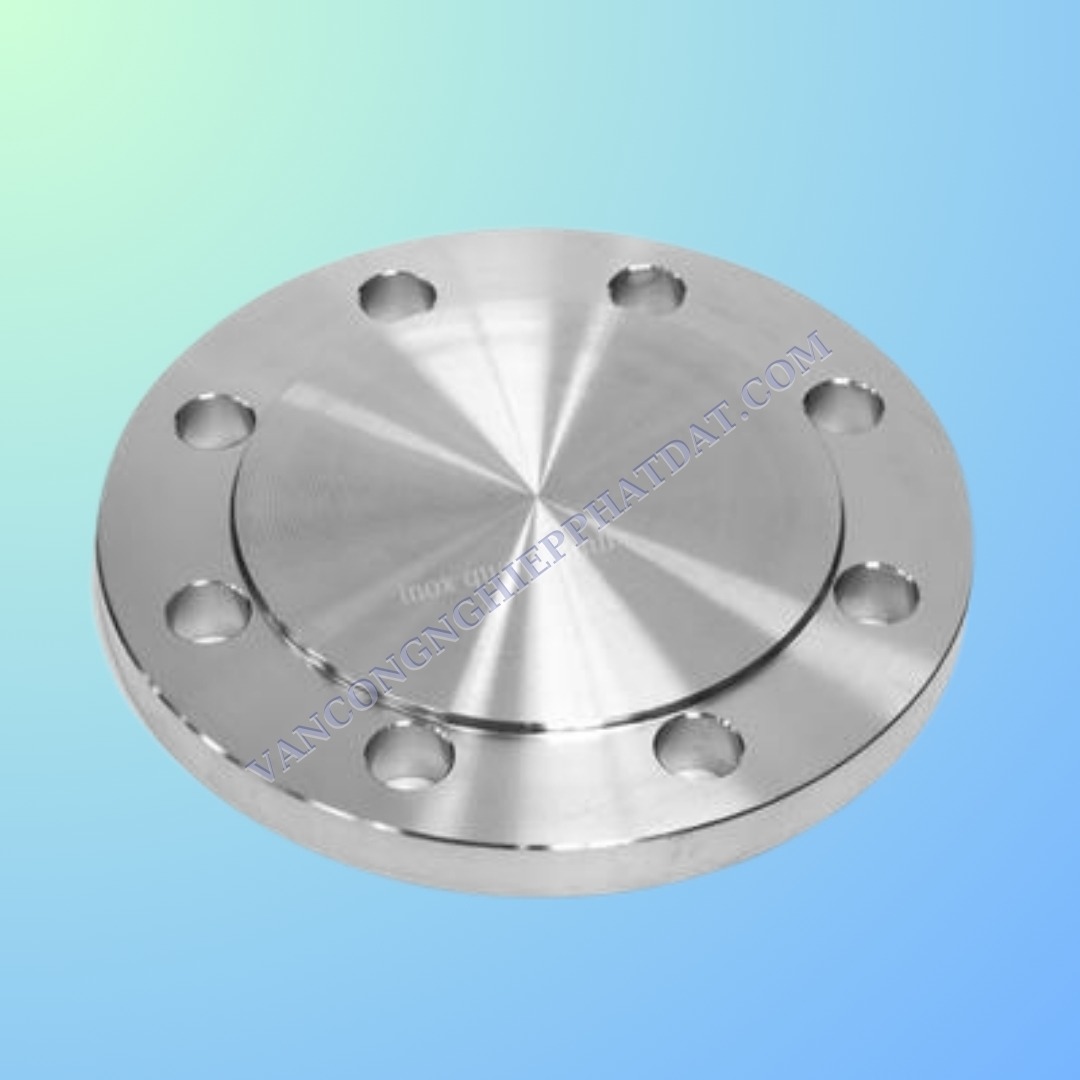

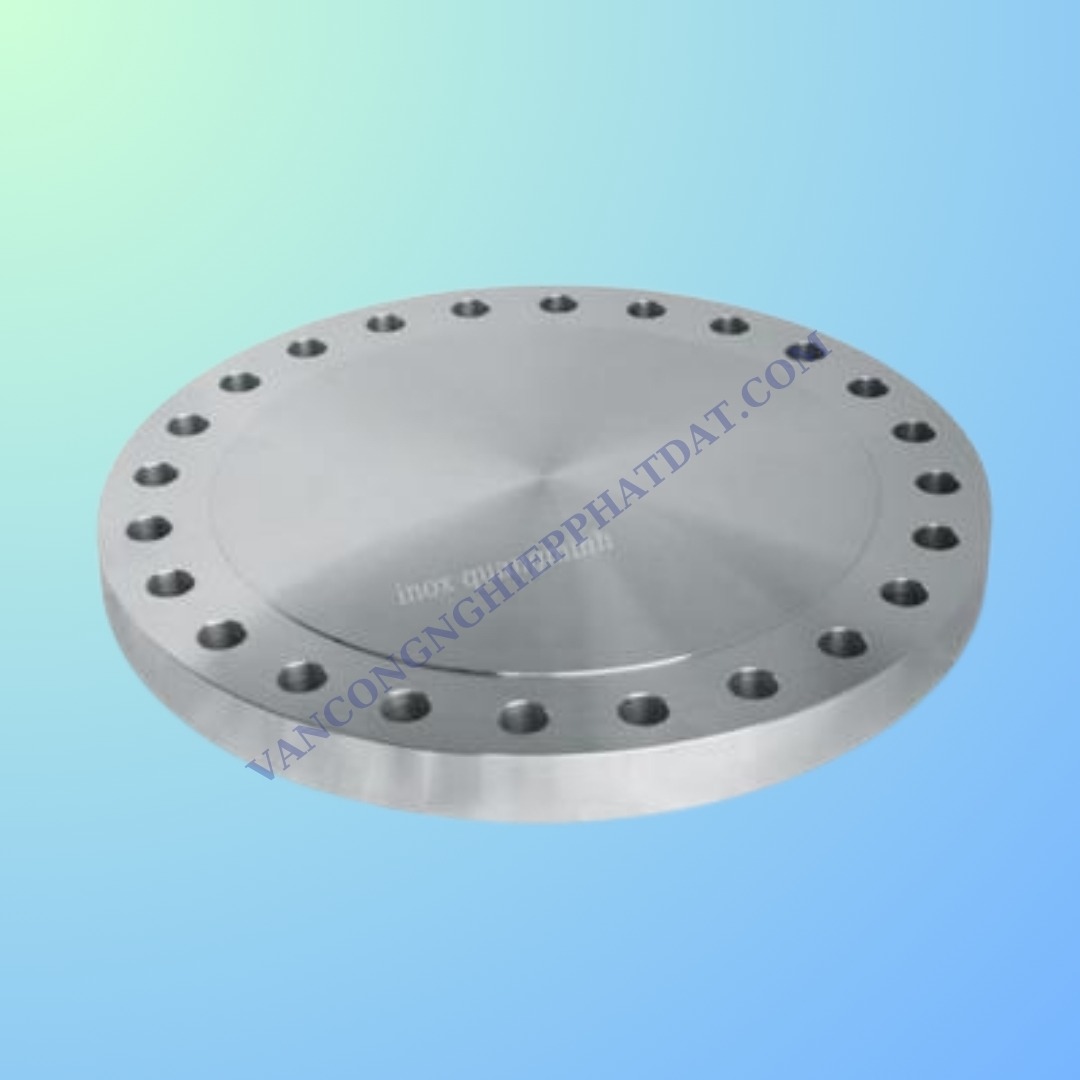

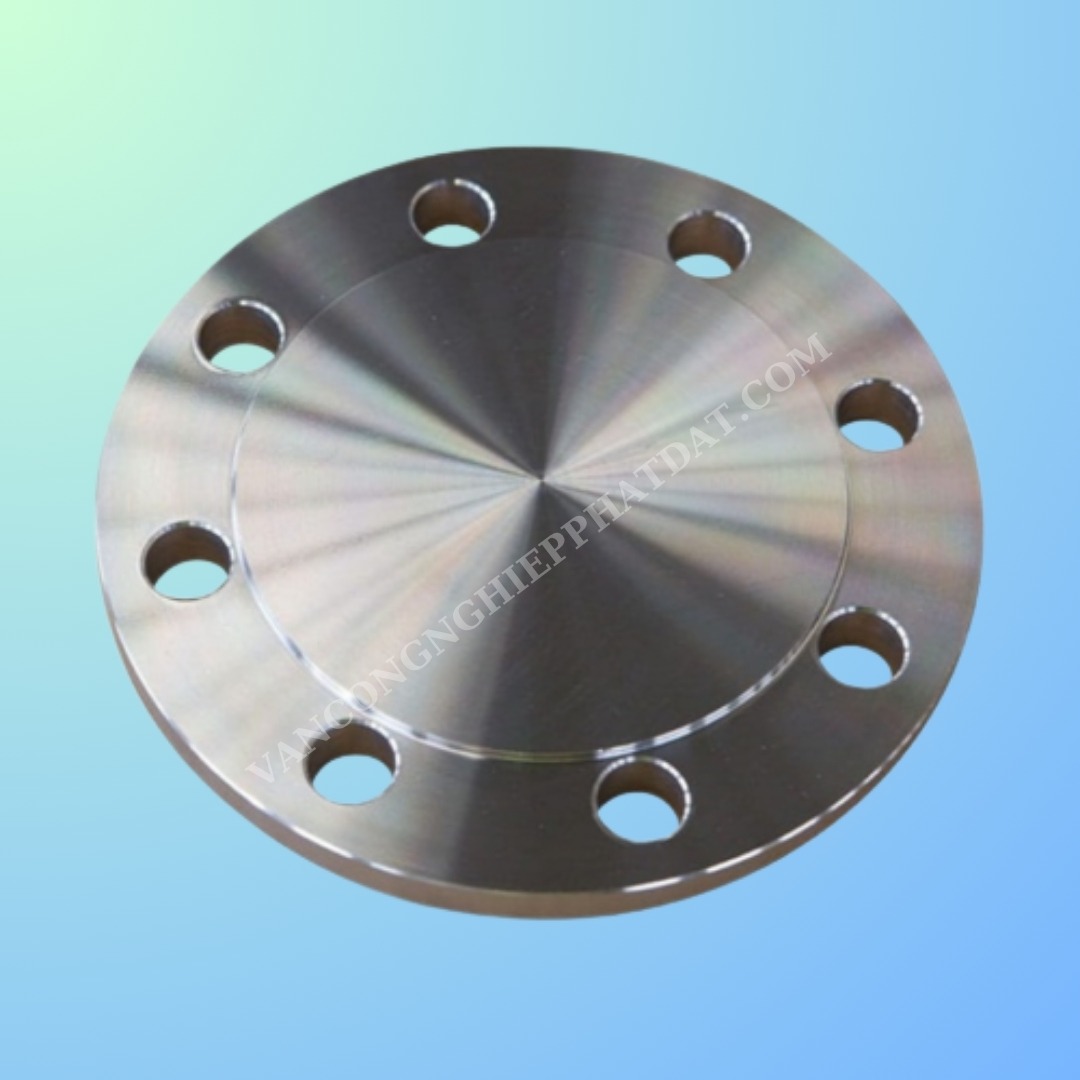

Mặt bích mù là gì?
Mặt bích mù là loại mặt bích không có lỗ ở giữa, chuyên dùng để bịt kín đầu đường ống, đầu thiết bị, hoặc đường ống chưa sử dụng. Loại mặt bích này giúp hệ thống đường ống đảm bảo kín hoàn toàn, ngăn ngừa rò rỉ chất lỏng hoặc khí ra môi trường, đặc biệt trong các hệ thống áp suất cao, môi chất nguy hiểm.
Cấu tạo của mặt bích mù:
Hình tròn, dày, không có lỗ xuyên tâm.
Có các lỗ bulông phân bố đều quanh vành ngoài để bắt với mặt bích khác.
Bề mặt tiếp xúc có thể là Flat Face (FF), Raised Face (RF) hoặc Ring Type Joint (RTJ) tùy theo yêu cầu sử dụng.
Ứng dụng của mặt bích mù:
✅ Bịt kín cuối đường ống.
✅ Đóng đường ống khi không sử dụng tạm thời.
✅ Thay thế van chặn tại những vị trí không thường xuyên mở.
✅ Sử dụng trong các hệ thống: nước, hơi, khí nén, dầu khí, hóa chất, thực phẩm…
Tiêu chuẩn mặt bích DIN PN16
Tiêu chuẩn DIN PN16 là tiêu chuẩn mặt bích của Đức (EU) dành cho hệ thống đường ống có áp lực danh nghĩa 16 bar (1.6 MPa). Đây là tiêu chuẩn rất phổ biến trong các hệ thống công nghiệp tại châu Âu và Việt Nam.
Đặc điểm mặt bích mù DIN PN16:
Áp lực làm việc: 16 bar
Đơn vị đo: mm
Vật liệu: Thép carbon, inox 304, 316, gang
Số lỗ bulông, kích thước lỗ bulông, khoảng cách bulông tuân theo bảng tiêu chuẩn DIN
Đường kính ngoài thường lớn hơn mặt bích JIS cùng kích cỡ
Ưu điểm:
✅ Độ bền cơ học cao
✅ Khả năng chịu áp lực tốt
✅ Phù hợp hệ thống dầu khí, hóa chất, hơi, khí nén
Tiêu chuẩn mặt bích JIS 10K
Tiêu chuẩn JIS 10K của Nhật Bản là một trong những tiêu chuẩn phổ biến nhất tại thị trường Việt Nam, nhất là trong lĩnh vực cấp thoát nước, PCCC, hơi.
Đặc điểm mặt bích mù JIS 10K:
Áp lực làm việc: ~10 kg/cm² (~1 MPa)
Đơn vị đo: mm
Vật liệu: Gang, thép, inox
Đường kính ngoài nhỏ gọn hơn DIN, ANSI
Số lỗ bulông, kích thước lỗ bulông thiết kế theo tiêu chuẩn JIS
Ưu điểm:
✅ Nhỏ gọn, dễ thi công
✅ Giá thành hợp lý
✅ Phù hợp hệ thống hơi, nước, PCCC
Phân biệt mặt bích mù DIN PN16 và JIS 10K
| Tiêu chí | Mặt bích mù DIN PN16 | Mặt bích mù JIS 10K |
|---|---|---|
| Áp lực danh nghĩa | 16 bar | ~10 kg/cm² (~1 MPa) |
| Kích thước | Đường kính ngoài lớn hơn | Đường kính ngoài nhỏ hơn |
| Ứng dụng | Dầu khí, hóa chất, áp lực cao | Hệ thống nước, hơi, PCCC |
| Vật liệu phổ biến | Thép, inox | Gang, thép, inox |
➡ Lưu ý: Không nên lắp lẫn hai loại mặt bích khác tiêu chuẩn vì khác nhau về kích thước lỗ bulông, khoảng cách bulông, đường kính ngoài.
Ưu điểm khi sử dụng mặt bích mù
Đảm bảo kín hoàn toàn, ngăn rò rỉ.
Chịu được áp lực cao, an toàn trong vận hành.
Thuận tiện cho việc tháo lắp, kiểm tra, bảo trì.
Đa dạng vật liệu, phù hợp nhiều loại môi chất.
Thay thế van chặn tại các vị trí không cần đóng mở thường xuyên, giúp giảm chi phí.
Vật liệu chế tạo mặt bích mù
Mặt bích mù có thể được sản xuất từ nhiều loại vật liệu:
Thép carbon A105: Phổ biến trong hệ thống dầu khí, hóa chất.
Inox 304/316: Sử dụng cho hệ thống thực phẩm, nước sạch, môi trường ăn mòn.
Gang: Dùng trong hệ thống nước, hơi với áp lực vừa phải.
Thép hợp kim: Dành cho môi trường có nhiệt độ cao, áp suất lớn.
Ứng dụng thực tế của mặt bích mù
Hệ thống cấp thoát nước nhà máy, tòa nhà
Đường ống dẫn dầu, khí, hóa chất trong nhà máy lọc dầu, hóa chất
Đường ống hơi, khí nén trong nhà máy nhiệt điện, lò hơi
Hệ thống PCCC công nghiệp
Hướng dẫn lựa chọn mặt bích mù
Để chọn đúng mặt bích mù, cần xác định:
✅ Đường kính danh nghĩa DN của ống
✅ Áp lực làm việc (PN hoặc K hoặc Class)
✅ Vật liệu phù hợp với môi chất
✅ Tiêu chuẩn phù hợp (DIN PN16, JIS 10K, ANSI Class…)
✅ Loại bề mặt (FF, RF, RTJ) tùy yêu cầu kín khít
Kết luận
Mặt bích mù là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp, giúp bịt kín và đảm bảo an toàn cho hệ thống. Việc lựa chọn mặt bích đúng tiêu chuẩn như tiêu chuẩn mặt bích DIN PN16, tiêu chuẩn mặt bích JIS 10K sẽ giúp hệ thống hoạt động ổn định, bền bỉ, tiết kiệm chi phí bảo trì và vận hành.
Nếu bạn cần tư vấn hoặc báo giá mặt bích mù theo từng tiêu chuẩn, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng và chuyên nghiệp!
