Cấu tạo van 1 chiều lò xo – Hiểu đúng để sử dụng hiệu quả

Van 1 chiều lò xo là một thiết bị cơ khí chuyên dùng để kiểm soát hướng dòng chảy trong hệ thống ống dẫn, chỉ cho phép dòng chất lỏng hoặc khí đi theo một chiều nhất định. Loại van này tích hợp lò xo đàn hồi để tự động đóng lại khi áp suất dòng chảy ngược xảy ra, ngăn ngừa hiện tượng chảy ngược không mong muốn.

Trên thị trường hiện nay, van nước 1 chiều lò xo xuất hiện nhiều trong hệ thống cấp thoát nước, máy bơm dân dụng, khí nén và nhiều lĩnh vực kỹ thuật khác.

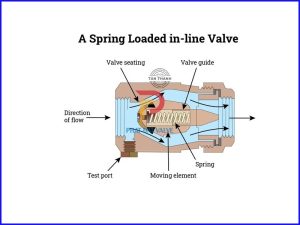

Cấu tạo van 1 chiều lò xo gồm những gì?

Mặc dù có kích thước gói gọn trọn van tròn, nhưng đối với van 1 chiều lò xo lại được chế tạo khá nhiều chi tiết với cơ cấu khá chính xác, đảm bảo vận hành chuẩn xác, hiệu quả và an toàn.

Van 1 chiều lò xo ren inox 304 tại đây!

Các bộ phận chính:

1. Vỏ van (thân van):

   • Là phần chịu lực chính, làm bằng đồng, gang, thép, inox tùy theo ứng dụng.

   • Có hai cửa kết nối ống: đầu vào và đầu ra.

2. Đĩa van (đóng/mở dòng chảy):

   • Được lắp trong lòng thân van. Khi có áp lực dòng chảy, đĩa van được đẩy mở; khi áp lực ngừng hoặc đảo chiều, đĩa sẽ tự đóng lại.

3. Lò xo (spring):

   • Là bộ phận cốt lõi tạo nên sự khác biệt của loại van này. Lò xo được gắn vào đĩa van để giúp đĩa trở về vị trí đóng khi áp suất giảm.

4. Gioăng làm kín:

   • Đảm bảo không rò rỉ chất lỏng hoặc khí khi van ở trạng thái đóng. Thường làm từ cao su chịu nhiệt hoặc Teflon.

5. Nắp van:

   • Phần nắp phía trên giúp cố định các bộ phận bên trong và có thể tháo mở để vệ sinh, bảo trì.

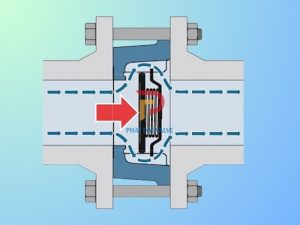

Nguyên lý hoạt động của van 1 chiều lò xo

Cách hoạt động của van 1 chiều lò xo được mô phỏng đơn giản như sau:

• Khi lưu chất (nước, khí, dầu…) di chuyển đúng chiều thiết kế, áp lực này sẽ đẩy đĩa van rời khỏi vị trí đóng, làm van mở và dòng chảy được lưu thông.

• Khi dòng chảy ngừng hoặc đảo chiều, không còn đủ áp lực đẩy, lực đàn hồi từ lò xo sẽ kéo đĩa van về vị trí ban đầu, từ đó ngăn dòng chảy ngược.

Cơ chế này hoàn toàn tự động, không cần tác động bên ngoài, cực kỳ tiện lợi cho nhiều hệ thống.

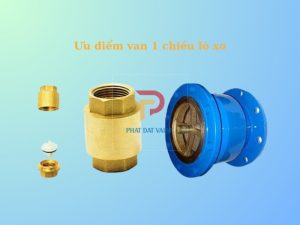

Ưu điểm của van nước 1 chiều lò xo

• Đóng mở nhanh chóng: Lò xo phản hồi tức thì với thay đổi áp lực.

• Bảo vệ thiết bị: Ngăn dòng chảy ngược gây hư hại cho máy bơm, bình chứa, van khác.

• Thiết kế nhỏ gọn: Phù hợp với không gian hẹp, dễ lắp đặt.

• Độ kín cao: Nhờ có gioăng và áp lực từ lò xo.

• Vận hành êm: Không gây tiếng ồn lớn, phù hợp với cả không gian dân dụng.

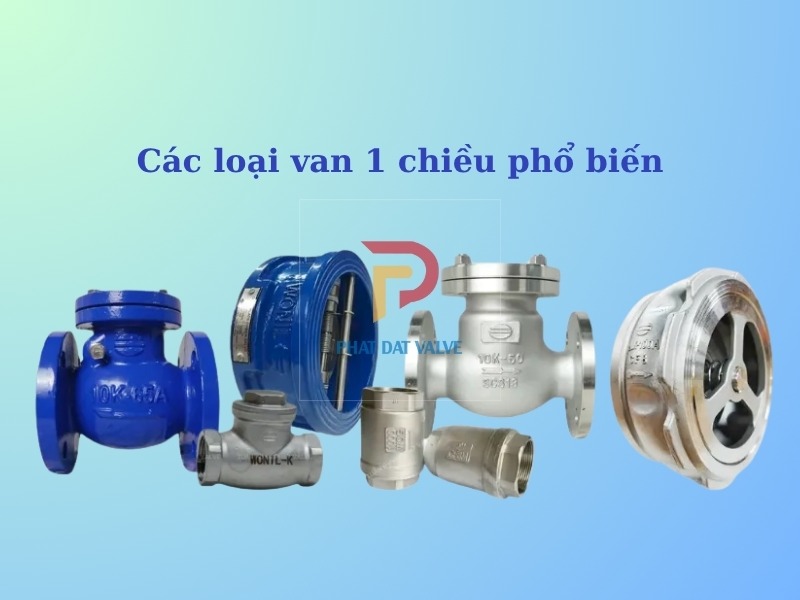

Phân loại van 1 chiều lò xo phổ biến hiện nay

Theo chất liệu:

• Inox: Bền bỉ, không gỉ, sử dụng tốt trong môi trường hóa chất hoặc nước sạch.

• Đồng: Dẫn nhiệt và dẫn điện tốt, dùng nhiều trong dân dụng và hệ thống nhiệt.

• Gang: Kinh tế, bền chắc, sử dụng trong các hệ thống quy mô lớn.

Theo kiểu kết nối:

• Kết nối ren: Dễ tháo lắp, phù hợp hệ thống nhỏ hoặc dân dụng.

• Kết nối mặt bích: Chịu áp lực lớn, lắp cho các hệ thống công nghiệp, xử lý nước, PCCC.

Ứng dụng thực tế của van nước 1 chiều lò xo

Với khả năng kiểm soát ch

iều dòng chảy, van nước 1 chiều lò xo được sử dụng ở rất nhiều nơi:

• Hệ thống chứa máy bơm nước sinh hoạt:  Giữ cho nước trong đường ống không chảy ngược về bồn chứa, bảo đảm hiệu quả vận hành.

• Dây chuyền sản xuất thực phẩm: Ngăn chất lỏng di chuyển sai chiều.

• Xử lý nước thải: Bảo vệ thiết bị đầu nguồn khỏi chất bẩn.

• Máy nén khí và thiết bị áp suất: Duy trì lưu thông khí theo đúng hướng thiết kế.

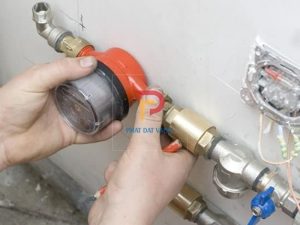

Hướng dẫn cách lắp van 1 chiều lò xo đúng kỹ thuật

Để đạt hiệu suất cao nhất, cách lắp van 1 chiều lò xo cần thực hiện đúng kỹ thuật:

Chuẩn bị:

• Van phù hợp với áp suất và chất liệu đường ống.

• Dụng cụ hỗ trợ: cờ lê, mỏ lết, băng tan (nếu lắp ren).

• Kiểm tra chiều mũi tên trên thân van để xác định hướng lắp.

Các bước:

1. Làm sạch đầu ống và kiểm tra kỹ bề mặt ren hoặc mặt bích.

2. Lắp van đúng chiều dòng chảy (theo hướng mũi tên).

3. Siết van vừa đủ, không ép quá chặt để tránh nứt vỡ.

4. Sau khi hoàn thành, thử nghiệm bằng cách mở dòng chảy kiểm tra kín nước.

Lưu ý:

• Không nên lắp van nằm ngang trừ khi có hướng dẫn từ nhà sản xuất.

• Cần có khoảng không phía sau van để dễ kiểm tra hoặc tháo lắp sau này.

Một số lỗi thường gặp và cách xử lý

Tiêu chí chọn mua van 1 chiều lò xo

Khi chọn mua loại van này, bạn cần quan tâm:

• Chất liệu phù hợp môi trường hoạt động.

• Áp lực làm việc (PN10, PN16, v.v.).

• Kích thước đường ống (DN15, DN20…).

• Thương hiệu rõ ràng, chứng từ CO/CQ đầy đủ.

• Hỗ trợ kỹ thuật và bảo hành từ nhà cung cấp.

Kết luận

Hiểu rõ cấu tạo van 1 chiều lò xo sẽ giúp bạn sử dụng và bảo trì thiết bị hiệu quả hơn, đồng thời giảm thiểu sự cố không mong muốn trong quá trình vận hành. Với những ưu điểm nổi bật như phản hồi nhanh, độ kín cao và độ bền tốt, van nước 1 chiều lò xo đang là lựa chọn tối ưu trong nhiều lĩnh vực từ dân dụng đến công nghiệp.

Nếu bạn đang tìm kiếm thiết bị ngăn dòng chảy ngược hiệu quả, dễ bảo trì và giá hợp lý, thì van 1 chiều lò xo là giải pháp rất đáng cân nhắc.
