Ký hiệu van 1 chiều – Tìm hiểu chi tiết và cách đọc đúng chuẩn
Th6
Trong hệ thống đường ống công nghiệp và dân dụng, van 1 chiều đóng vai trò cực kỳ quan trọng trong việc kiểm soát dòng chảy của chất lỏng hoặc khí. Để dễ dàng nhận biết và lắp đặt đúng, người ta sử dụng ký hiệu van 1 chiều trên bản vẽ kỹ thuật hoặc sơ đồ lắp đặt. Bài viết này sẽ giúp bạn hiểu rõ hơn về ký hiệu, cách đọc và các lưu ý khi làm việc với loại van này.
✅ Ký hiệu van 1 chiều là gì?
Van 1 chiều (hay còn gọi là van chống chảy ngược) là thiết bị chỉ cho phép dòng lưu chất đi qua theo một hướng nhất định. Mục đích của van là ngăn dòng chảy ngược lại, tránh hư hại thiết bị và hệ thống.
Ký hiệu van 1 chiều chính là hình vẽ quy ước, thể hiện đặc tính của van trên bản vẽ kỹ thuật hoặc sơ đồ. Ký hiệu này giúp kỹ sư, thợ lắp đặt dễ dàng nhận diện loại van và cách lắp đặt chính xác.
Xem thêm các loại van 1 chiều tại đây!
Các dạng ký hiệu van 1 chiều phổ biến

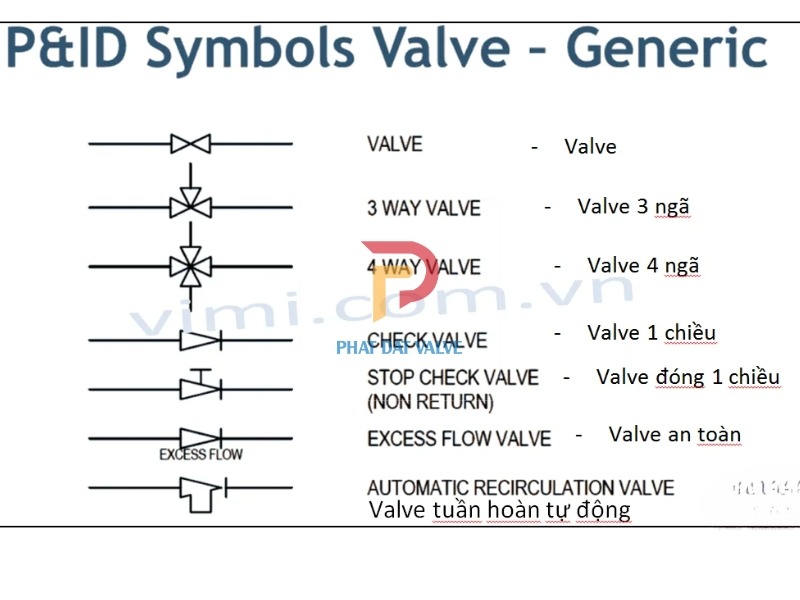

Ký hiệu van 1 chiều cơ bản
Trên bản vẽ, ký hiệu van 1 chiều thường là:
-
Một tam giác chỉ hướng dòng chảy
-
Một đường thẳng chắn ở đầu tam giác, biểu thị cơ cấu chặn
Ví dụ:
hoặc
(Trong đó tam giác chỉ hướng dòng lưu chất, đường thẳng thể hiện cơ cấu chặn)

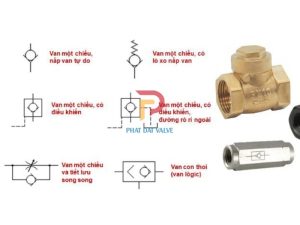

Ký hiệu van 1 chiều trong ký hiệu van cơ khí

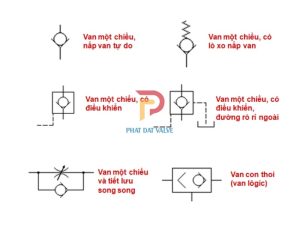

Trong lĩnh vực cơ khí, van 1 chiều trên sơ đồ thủy lực – khí nén có ký hiệu:
-
Một mũi tên chỉ hướng dòng chảy
-
Một lò xo (spring) nếu có bộ phận hỗ trợ đóng
Ký hiệu:
Ký hiệu van 1 chiều trong van công nghiệp
Trong hệ thống ống công nghiệp (nước, hơi, dầu…):
-
Van được ký hiệu với hình tròn, bên trong có mũi tên và đường chặn dòng
-
Ghi chú kèm theo loại van: swing check, lift check, wafer check…
Phân loại van 1 chiều và ký hiệu tương ứng
| Loại van 1 chiều | Ký hiệu | Ứng dụng |
|---|---|---|
| Van 1 chiều lò xo (spring check) | Tam giác + lò xo | Hệ thống thủy lực, khí nén |
| Van 1 chiều cánh lật (swing check) | Tam giác + đường gãy | Đường ống nước, PCCC |
| Van 1 chiều nâng (lift check) | Tam giác + đường chặn đứng | Đường ống hơi, dầu |
| Van 1 chiều đĩa đôi (dual plate) | Hai tam giác đối xứng + chặn | Ứng dụng công nghiệp nặng |
⚙️ Tại sao cần hiểu rõ ký hiệu van 1 chiều?
✔ Giúp đọc bản vẽ chính xác:
Hiểu đúng ký hiệu giúp kỹ sư, thợ lắp đặt tránh nhầm lẫn, đảm bảo dòng chảy đúng thiết kế.
✔ Hỗ trợ lắp đặt – bảo trì:
Xác định vị trí van dễ dàng, phục vụ công tác kiểm tra định kỳ hoặc thay thế.
✔ Đáp ứng tiêu chuẩn quốc tế:
Ký hiệu van 1 chiều tuân theo chuẩn ISO, DIN, JIS giúp đồng bộ với các thiết bị nhập khẩu.
So sánh ký hiệu van 1 chiều với ký hiệu các loại van khác
Nhiều người dễ nhầm lẫn ký hiệu van 1 chiều với:
-
Ký hiệu van cơ khí khác: như van tiết lưu (mũi tên + vạch chéo), van phân phối (hộp chữ nhật + mũi tên)
-
Ký hiệu van công nghiệp khác: như van cầu (hình tròn + đường gấp khúc), van bi (hình tròn + ký hiệu bi tròn)
➡ Lưu ý: Ký hiệu van 1 chiều luôn có đặc trưng:
-
Mũi tên chỉ hướng dòng chảy
-
Đường chặn biểu thị chức năng ngăn dòng ngược
Ứng dụng thực tế của van 1 chiều
Van 1 chiều và ký hiệu của nó được ứng dụng rộng rãi:
✅ Hệ thống cấp nước tòa nhà, PCCC
✅ Đường ống dẫn dầu, khí đốt
✅ Nhà máy chế biến thực phẩm, dược phẩm
✅ Hệ thống thủy lực, khí nén công nghiệp
⚡ Tiêu chuẩn ký hiệu van 1 chiều
Hiện nay, ký hiệu van 1 chiều được quy định theo:
-
ISO 1219 (tiêu chuẩn quốc tế ký hiệu thủy lực – khí nén)
-
DIN (Đức), JIS (Nhật Bản) cho van công nghiệp
-
TCVN (Việt Nam) với hệ thống cấp thoát nước
Một số lưu ý khi đọc ký hiệu van 1 chiều trên bản vẽ
Kiểm tra hướng mũi tên: Đảm bảo lắp đúng chiều dòng chảy thiết kế.
Đọc chú thích kỹ thuật: Đặc biệt với van có tính năng đặc biệt (lò xo, cánh lật, đĩa đôi…).
Phân biệt với van khác: Tránh nhầm lẫn với van khóa, van tiết lưu, van điện từ…
Kết luận
Việc hiểu rõ ký hiệu van 1 chiều không chỉ giúp đọc bản vẽ, lắp đặt thiết bị chính xác mà còn đảm bảo vận hành hệ thống an toàn, đúng tiêu chuẩn. Khi làm việc với các sơ đồ kỹ thuật, đừng quên đối chiếu với tiêu chuẩn quốc tế để tránh sai sót. Hy vọng bài viết trên đã giúp bạn hình dung rõ hơn về ký hiệu loại van này và cách ứng dụng trong thực tế.
