Bẫy Hơi Phao Là Gì? Tìm Hiểu Chi Tiết Về Cấu Tạo, Nguyên Lý Và Ứng Dụng
Th6
Trong các hệ thống hơi nước công nghiệp, việc loại bỏ nước ngưng là điều cực kỳ quan trọng để đảm bảo hiệu suất và độ bền của toàn bộ hệ thống. Một trong những thiết bị đã đóng vai trò không thể thiếu trong nhiệm vụ này đó chính là bẫy hơi phao. Vậy bẫy hơi phao là gì, và công dụng của bẫy hơi như ra sao, và tại sao hiện tại nó lại được ưu tiên sử dụng trong nhiều ngành công nghiệp? Bài viết này sẽ giúp bạn hiểu rõ hơn về loại thiết bị quan trọng này.
Xem thêm: Bẫy hơi phao mặt bích tại đây!
1. Bẫy hơi phao là gì?

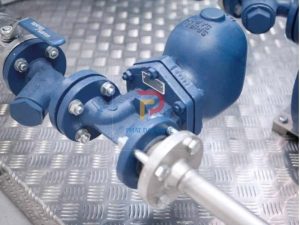

Bẫy hơi phao (Float Steam Trap) là một loại van tự động dùng để xả nước ngưng trong đường ống hơi mà không cho hơi nước thoát ra ngoài. Loại bẫy hơi này hoạt động dựa trên sự thay đổi mức nước ngưng bên trong thân van và điều khiển bởi một quả phao nổi.
Khi lượng nước ngưng tăng lên, quả phao sẽ nổi dần lên và điều khiển van mở ra để xả nước. Khi lượng nước được xả ra hết, mức nước đã được giảm xuống, phao hạ thấp và van sẽ tự động đóng lại, giữ cho hơi nước sẽ không bị rò rỉ ra ngoài.

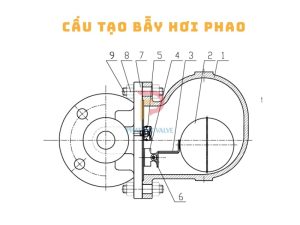

2. Cấu tạo bẫy hơi phao
Bẫy hơi phao thường có cấu tạo đơn giản nhưng rất hiệu quả, bao gồm các bộ phận chính sau:
-
STT Ký hiệu trên bản vẽ Tên bộ phận Mô tả chức năng chính 1 Vỏ ngoài (housing) Thân van Bao bọc toàn bộ thiết bị, chịu áp lực và nhiệt độ của hệ thống. 2 Phao Nổi lên theo mực nước ngưng, điều khiển việc đóng/mở van xả. 3 Cần gạt kết nối với phao Truyền chuyển động từ phao tới cơ cấu đóng/mở van. 4 Trục bản lề Là điểm quay của cần gạt và phao. 5 Van xả Đóng mở để xả nước ngưng, ngăn hơi nước thoát ra ngoài. 6 Cửa xả (đầu ra nước ngưng) Vị trí nước ngưng thoát ra ngoài hệ thống. 7 Gioăng làm kín (gasket) Ngăn rò rỉ tại vị trí mặt bích hoặc các mối nối. 8 Bu lông (bolt) Cố định nắp và thân van. 9 Nắp van Nắp bảo dưỡng / đầu vào hơi nước Cho phép kiểm tra, bảo trì bên trong van. Cũng có thể là đầu vào.

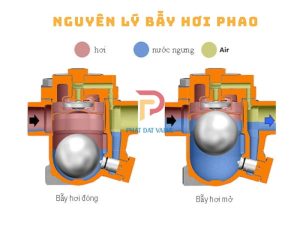

3. Nguyên lý hoạt động của bẫy hơi phao
Nguyên lý hoạt động của bẫy hơi phao dựa vào sự thay đổi mực nước:
-
Khi hệ thống bắt đầu hoạt động, hơi nước di chuyển qua đường ống và dần ngưng tụ lại thành nước.
-
Nước ngưng tụ chảy vào bẫy hơi và làm tăng mức nước bên trong thân bẫy.
-
Phao bên trong sẽ tự nổi lên theo mực nước, kéo theo cần gạt lên làm mở van xả.
-
Nước ngưng được xả ra ngoài một cách liên tục, không cần tích tụ nhiều.
-
Khi nước ngưng xả gần hết, phao hạ thấp kéo van xả đóng lại, ngăn hơi thất thoát ra ngoài.
Điểm mạnh của bẫy hơi phao là có khả năng xả nước liên tục, không phụ thuộc vào áp suất bên trong, và duy trì hiệu quả truyền nhiệt tối ưu bên trong cho hệ thống.
4. Công dụng của bẫy hơi phao
4.1. Loại bỏ nước ngưng trong hệ thống hơi
Công dụng của bẫy hơi nói chung và bẫy hơi phao nói riêng là để xả nước ngưng ra khỏi hệ thống hơi một cách hiệu quả. Nếu nước ngưng không được loại bỏ kịp thời sẽ gây ra hiện tượng “búa nước”, làm hư hại đường ống, giảm hiệu suất truyền nhiệt và nguy cơ hư hỏng thiết bị.
4.2. Ngăn chặn thất thoát hơi
Bẫy hơi phao được thiết kế để chỉ xả nước, không xả hơi. Điều này giúp tiết kiệm năng lượng và đảm bảo hiệu suất vận hành của toàn hệ thống.
4.3. Tăng hiệu quả truyền nhiệt
Khi nước ngưng được loại bỏ hiệu quả, thiết bị trao đổi nhiệt hoạt động tối ưu hơn, giúp tiết kiệm nhiên liệu và nâng cao năng suất làm việc.
4.4. Kéo dài tuổi thọ thiết bị
Việc loại bỏ liên tục nước ngưng sẽ giảm sự ăn mòn, han gỉ trong đường ống và thiết bị, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống.

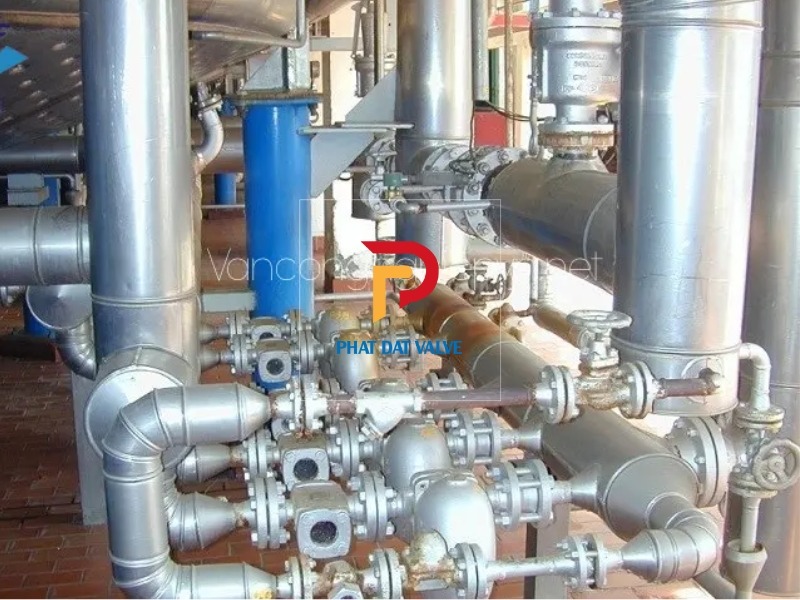

5. Ứng dụng của bẫy hơi phao trong công nghiệp
Bẫy hơi phao là thiết bị không thể thiếu trong nhiều lĩnh vực sử dụng hơi nước, bao gồm:
-
Ngành dệt may: Dùng trong cho các máy sấy, lò hấp hay máy ép nhiệt.
-
Ngành thực phẩm: Dùng trong dây chuyền chế biến nh, thanh trùng hay nấu chín bằng hơi.
-
Ngành hóa chất – dược phẩm: Duy trì điều kiện hơi cực ổn định cho các phản ứng hóa học và tiệt trùng.
-
Nhà máy điện: Đảm bảo hiệu suất truyền nhiệt của lò hơi và tua-bin.
-
Hệ thống HVAC: Loại bỏ nước ngưng trong các bộ trao đổi nhiệt và điều hòa trung tâm.
6. Ưu điểm và nhược điểm của bẫy hơi phao
Ưu điểm:
-
Xả nước liên tục, nhanh chóng và ổn định.
-
Không bị ảnh hưởng bởi áp suất hoặc lưu lượng thay đổi.
-
Không có hiện tượng mất hơi.
-
Bền bỉ, ít hư hỏng khi sử dụng đúng kỹ thuật.
-
Có thể tích hợp bộ lọc và van xả khí phụ.
Nhược điểm:
-
Giá thành cao hơn so với bẫy hơi nhiệt động hoặc nhiệt tĩnh.
-
Cần lắp đặt đúng hướng dòng chảy và vị trí để hoạt động chính xác.
-
Không thích hợp với hệ thống có áp suất thấp hoặc lưu lượng nước ngưng ít.
7. Lưu ý khi lựa chọn và lắp đặt bẫy hơi phao
Để bẫy hơi phao phát huy hiệu quả tối đa, bạn cần chú ý những điểm sau:
-
Chọn đúng kích cỡ (DN): Dựa vào lưu lượng nước ngưng cần xả.
-
Chọn đúng áp suất làm việc: Không vượt quá ngưỡng chịu đựng của thiết bị.
-
Lắp đặt theo đúng hướng dòng chảy: Hướng dẫn lắp đặt có trên thân bẫy.
-
Vệ sinh, bảo trì định kỳ: Đảm bảo không có cặn bẩn hoặc tạp chất làm kẹt van.
-
Kết hợp bộ lọc rác: Giúp bảo vệ bẫy hơi và nâng cao tuổi thọ.
8. So sánh bẫy hơi phao với các loại bẫy hơi khác
| Tiêu chí | Bẫy hơi phao | Bẫy hơi nhiệt động | Bẫy hơi nhiệt tĩnh |
|---|---|---|---|
| Nguyên lý | Phao nổi + van cơ | Đĩa van đóng/mở bằng áp | Van giãn nở theo nhiệt độ |
| Hiệu quả xả nước | Cao và liên tục | Xả theo chu kỳ | Xả theo nhiệt độ |
| Mất hơi | Không | Có thể xảy ra | Có thể xảy ra |
| Độ bền | Cao | Trung bình | Trung bình |
| Giá thành | Cao hơn | Trung bình | Thấp |
| Ứng dụng thích hợp | Công nghiệp nặng | Hệ thống vừa và nhỏ | Dân dụng, hệ thống đơn giản |
9. Kết luận
Hiểu rõ bẫy hơi phao là gì và công dụng của bẫy hơi giúp bạn đưa ra lựa chọn chính xác trong thiết kế và vận hành hệ thống hơi nước. Với khả năng xả nước hiệu quả, không gây mất hơi, bẫy hơi phao là thiết bị lý tưởng cho các hệ thống công nghiệp yêu cầu độ ổn định cao.
Nếu bạn đang tìm kiếm một giải pháp tiết kiệm năng lượng, đảm bảo hiệu quả vận hành và bảo vệ hệ thống truyền nhiệt – bẫy hơi phao chính là lựa chọn đáng tin cậy.
